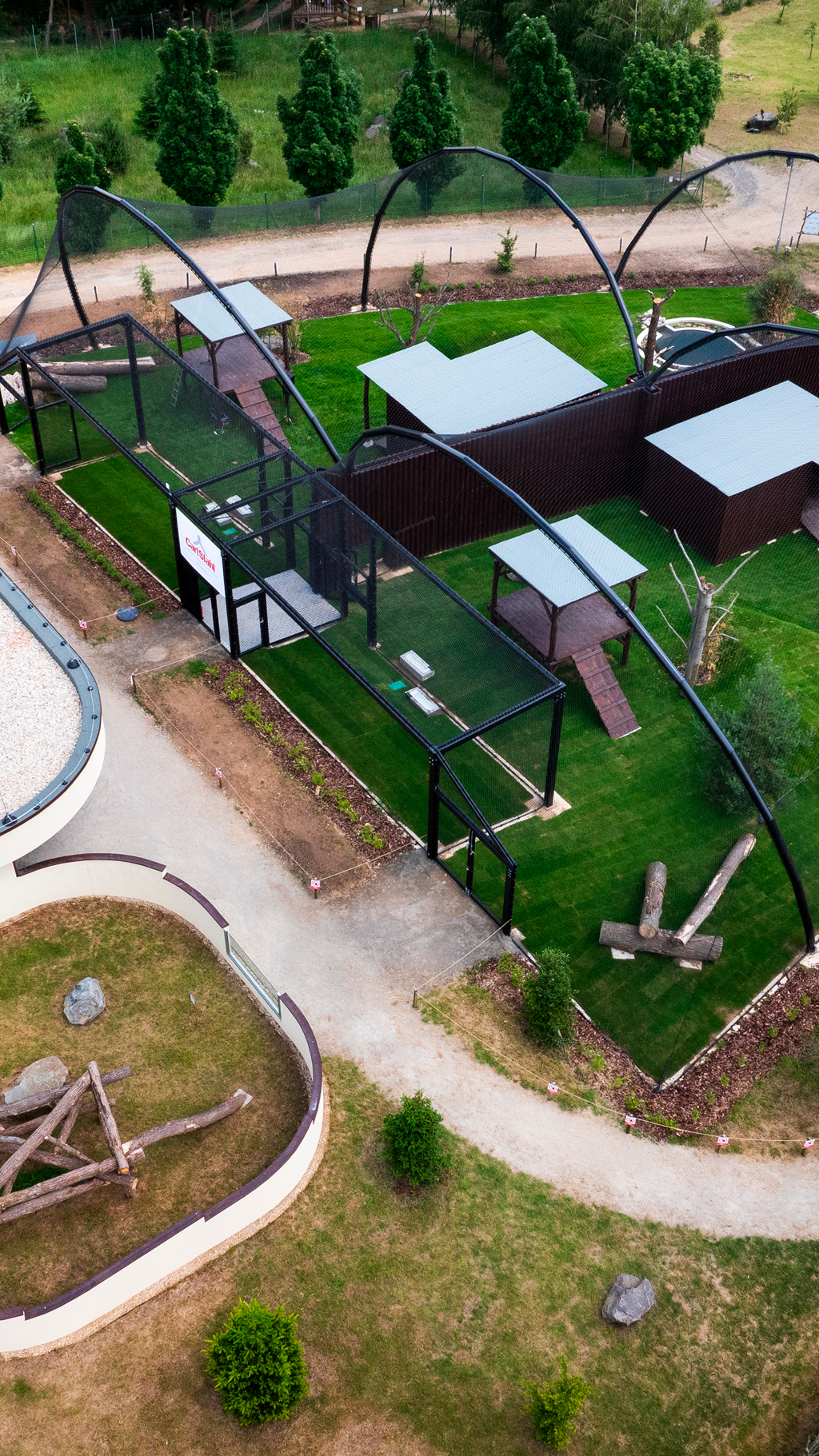

Konstruktion des Pavillons des CIITE'S Rettungszentrums im Zoo #Shorts

Wenn Sie das Add-On Formfindung in den Basisangaben aktivieren, wird den Lastfällen mit der Lastfallkategorie „Vorspannung“ in Verbindung mit den Formfindungslasten aus dem Stab-, Flächen- und Volumenlastkatalog eine formgebende Wirkung zugewiesen. Dabei handelt es sich um einen Vorspannungslastfall. Dieser mutiert damit zu einer Formfindungsanalyse für das Gesamtmodell mit allen darin definierten Stab, Flächen- und Volumenelementen. Die Formgebung der relevanten Stab- und Membranelemente inmitten des Gesamtmodells erreichen Sie durch spezielle Formfindungslasten und reguläre Lastdefinitionen. Diese Formfindungslasten beschreiben hierbei den erwarteten Verformungs- bzw. Kraftzustand nach der Formfindung in den Elementen. Die regulären Lasten beschreiben die externe Belastung des Gesamtsystems.

Wissen Sie genau, wie eine Formfindung berechnet wird? Zunächst verschiebt der Formfindungsprozess der Lastfälle mit der Lastfallkategorie „Vorspannung“ die anfängliche Netzgeometrie mittels iterativen Berechnungsschleifen an eine Position, die optimal im Gleichgewicht steht. Für diese Aufgabe verwendet das Programm die Updated Reference Strategy (URS) Methode von Prof. Bletzinger und Prof. Ramm. Diese Technologie zeichnet sich durch Gleichgewichtsformen aus, die nach der Berechnung annähernd genau die initial vorgegebenen Formfindungsrandbedingungen (Durchhang, Kraft und Vorspannung) einhalten.

Durch den integralen Ansatz der URS wird Ihnen neben der reinen Beschreibung der zu erwartenden Kräfte oder Durchhänge auf den zu formenden Elementen auch eine Berücksichtigung von regulären Kräften ermöglicht. Das erlaubt Ihnen im gesamtheitlichen Prozess z. B. eine Beschreibung des Eigengewichts bzw. eines pneumatischen Drucks durch entsprechende Elementlasten.

Mit all diesen Optionen erhält der Berechnungskern das Potential, antiklastische und synklastische im Kräftegleichgewicht stehende Formen für flächige oder rotationssymmetrische Geometrien zu errechnen. Um beide Typen einzeln oder zusammen in einer Umgebung praxisnah umsetzen zu können, haben Sie in der Berechnung zwei Arten der Beschreibung von Formfindungskraftvektoren zur Auswahl:

• Zugmethode – Beschreibung der Formfindungskraftvektoren im Raum für flächige Geometrien
• Projektionsmethode – Beschreibung der Formfindungskraftvektoren auf einer Projektionsebene mit Fixierung der horizontalen Lage für konische Geometrien

Im „Vorspannungslastfall“ gibt Ihnen der Formfindungsprozess ein Strukturmodell mit eingeprägten Kräften aus. Dieser Lastfall zeigt in den Verformungsergebnissen die Verschiebung von der initialen Eingabeposition zur formgefundenen Geometrie. In den kraft- bzw. spannungsbasierten Ergebnissen (Stab- und Flächenschnittgrößen, Volumenspannungen, Gasdrücke, etc.) verdeutlicht er den Zustand zur Aufrechterhaltung der gefundenen Form. Für die Analyse der Formgeometrie bietet Ihnen das Programm einen flächigen Umrisslinienplot mit Ausgabe der absoluten Höhe und einen Neigungsplot zur Visualisierung der Gefällesituation an.

Nun kommt es zur Weiterrechnung und statischen Analyse des Gesamtmodells. Zu diesem Zweck transferiert das Programm die formgefundene Geometrie inklusive der elementweisen Dehnungen in einen universell einsetzbaren Anfangszustand. Nun kann sie in den Lastfällen und Lastkombinationen von Ihnen genutzt werden.
