FAQ 005401 | Wie nutze ich den Lastassistenten "Lagerreaktion übernehmen"?

Frage:
Wie nutze ich den Lastassistenten "Lagerreaktion übernehmen"?

Antwort:

Voraussetzungen

Damit Lagerkräfte aus anderen Modellen übernommen werden können, müssen zwei Bedingungen erfüllt sein:

  1. Beide Modelle müssen im gleichen Projekt sein (gleiche Projekt-ID)
  2. Beide Modelle müssen unterschiedliche Modell-ID's haben.

Damit Modelle unterschiedliche ID's haben, müssen Siejedes Modell über "Datei Neu..." anlegen. Alternativ können Sie auch ein vorhandenes Modell über "Datei Speichern unter..." als Kopie speichern, dieses hat dann auch eine andere ID. Die ID's können Sie in den Basisangaben eines Modells einsehen.

Vorgehensweise

Wenn die Voraussetzungen erfüllt sind, können Sie im "Kind"-Modell der Lastassistent "Lagerreaktion übernehmen" wählen und dort im Register "Modell" das "Mutter"-Modell zuweisen (Bild 01).

► Bild | Lastassistent | Lagerreaktion übernehmen | Modell https://www.dlubal.com/de/img/042793

Im Reiter "Objekte" erfolgt dann die Zuordnung der gelagerten Linien und Knoten des "Mutter"-Modells zu den zu belastenden Linien und Knoten im "Kind"-Modell (Bild 02).

► Bild | Lastassistent | Lagerreaktion übernehmen | Objekte - Zuordnung von Knoten- und Liniennummern https://www.dlubal.com/de/img/042794

Zuordnung der Knoten und Linien

Zu beachten ist, dass die Zuordnung der Knoten und Linien über deren Nummerierung erfolgt. Dabei ist auf die Reihenfolge der Eingabe sowie auf die Orientierung der Linien zu achten.

Im Register "Belastung" kann schließlich die Zuordnung der Lastfälle und die zu übernehmenden Lastrichtungen ausgewählt werden. Bild 03 zeigt eine reine Übernahme der vertikalen Lasten in den Lastfällen 1-3.

► Bild | Lastassistent | Lagerreaktion übernehmen | Belastung https://www.dlubal.com/de/img/042795

Mit Bestätigen des Lastassistenten erscheinen die angesetzten Lasten nunächst mit dem Wert "??". Der korrekte Wert wird erst angezeigt, wenn der jeweilige Lastfall berechnet wurde (Bild 04). Diese Berechnung stößt auch die Berechnung im "Mutter"-Modell an.

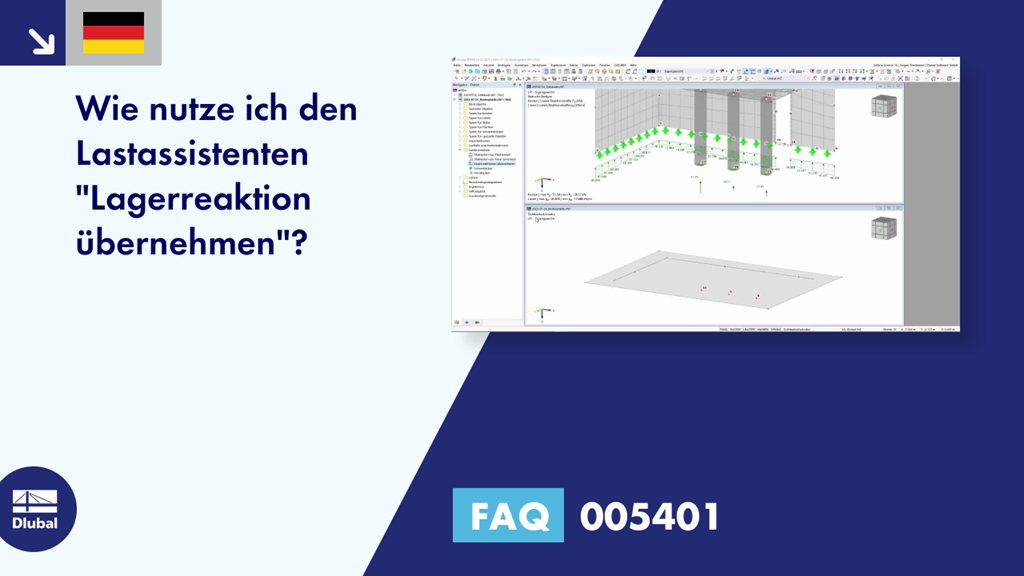

► Bild | Lagerreaktionen am "Mutter"-Modell und übernommene Lasten am "Kind"-Modell https://www.dlubal.com/de/img/042797

Änderungen im Quell-Modell

Wenn im "Mutter"-Modell Änderungen vorgenommen werden, dann wird die Last im "Kind"-Modell wieder auf "??" gesetzt, wenn das "Mutter"-Modell gespeichert wurde. Ein Neuberechnung des Lastfalls im "Kind"-Modell übernimmt die neuen Werte.



;
