In diesem Video wird eine neue Lösung für die Bemessung von Stahlanschlüssen in RFEM 6 gezeigt. Mit dem RFEM-Add-On Stahlanschlüsse können Stahlverbindungen mit Hilfe eines FE-Modells untersucht werden.

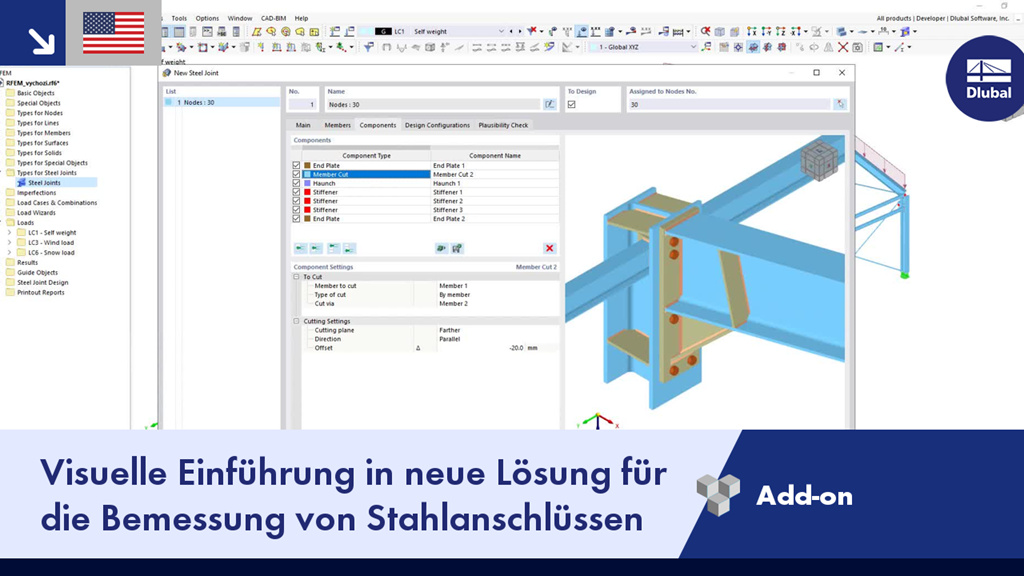

Visuelle Einführung in die neue Lösung zur Bemessung von Stahlanschlüssen in RFEM 6
![Stahlverbindungen modelliert im Add-On Stahlanschlüsse](/de/webimage/051920/4022201/EN-DE-1.png?mw=512&hash=93381a43ac2b4cf28461d64455ce2feeb2889924)
![Die Steifigkeit von Stahlverbindungen und ihre Auswirkung auf die Tragwerksplanung](/de/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Starten der Stahlanschlussbemessung](/de/webimage/030019/3275680/8_de.png?mw=512&hash=d55b7efa7ab3b62468d28f203fbef1e4ff291314)
![Stahlanschluss bearbeiten](/de/webimage/030012/3275665/1_de.png?mw=512&hash=b24ecea9ab5e8a3b623693829abed9cfce26dd82)
![Feature 002667 | Klassifizierung von Stahlanschlüssen nach der Steifigkeit](/de/webimage/043958/3597448/B1.png?mw=512&hash=dff8a3a8702114fc8601894af47284a039b06563)
Im Add-On Stahlanschlüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum Erklärvideo![Feature 002669 | Vorgespannte Schrauben für Stahlanschlüsse](/de/webimage/043953/3596717/B1.png?mw=512&hash=dff8a3a8702114fc8601894af47284a039b06563)
Im Add-On "Stahlanschlüsse" haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen. Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Vorgespannte Schrauben sind spezielle Schrauben, die im Stahlbau verwendet werden, um eine hohe Klemmkraft zwischen den verbundenen Bauteilen zu erzeugen. Diese Klemmkraft bewirkt eine Reibung zwischen den Bauteilen, die die Übertragung von Kräften ermöglicht.
Funktionsweise
Vorgespannte Schrauben werden mit einem bestimmten Drehmoment angezogen, wodurch sie sich dehnen und eine Zugkraft erzeugen. Diese Zugkraft wird auf die verbundenen Bauteile übertragen und führt zu einer hohen Klemmkraft. Die Klemmkraft verhindert ein Lösen der Verbindung und sorgt für eine sichere Kraftübertragung.
Vorteile
- Hohe Tragfähigkeit: Vorgespannte Schrauben können hohe Kräfte übertragen.
- Geringe Verformung: Sie minimieren die Verformung der Verbindung.
- Ermüdungsfestigkeit: Sie sind widerstandsfähig gegen Ermüdung.
- Einfache Montage: Sie sind relativ einfach zu montieren und demontieren.
Berechnung und Bemessung
Die Berechnung von vorgespannten Schrauben erfolgt in RFEM mittels des durch das Add-On "Stahlanschlüsse" generierten Analyse-FE-Modells. Dabei werden Klemmkraft, Reibung zwischen den Bauteilen, Scherfestigkeit der Schrauben und Tragfähigkeit der Bauteile berücksichtigt. Die Bemessung erfolgt nach DIN EN 1993-1-8 (Eurocode 3) oder der US-Norm ANSI/AISC 360-16. Das erstellte Analysemodell inklusive Ergebnisse kann als eigenständiges RFEM-Modell gespeichert und verwendet werden.
![Feature 002647 | Erweiterung der Komponente "Stabeditor"](/de/webimage/042943/3566487/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Bei der Komponente Stabeditor können Sie auch, anstelle einzelner Stabplatten, den gesamten Stab als modifizierendes Objekt wählen. Somit lassen sich die beiden Operationen 'Ausklinkung' und 'Abschrägung' über mehrere Stabplatten anwenden.
![Feature 002643 | Komponente "Eingefügter Stab"](/de/webimage/042729/3562270/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Für die Anschlussbemessung können Sie direkt im Add-On Stahlanschlüsse einen neuen Stab als Komponente einfügen. Dieser wird dann nur bei der Anschlussbemessung berücksichtigt. Als Verbindung zu den anderen Stäben können Sie die Komponenten Schweißnaht und Verbindungsmittel verwenden.
Des Weiteren lassen sich die Komponenten Stabschnitt und Stabeditor verwenden und es können Verstärkungselemente wie Steifen und Vouten an dem eingefügten Stab angeordnet werden.
Zum Erklärvideo
