Die RF-/JOINTS-Module sind mit einem Grafikfenster ausgestattet, das alle Bauteile der Verbindung zeigt. Dort lassen sich die aus RFEM und RSTAB bekannten Mausfunktionen nutzen, um die Darstellung zu zoomen, zu verschieben oder zu drehen.

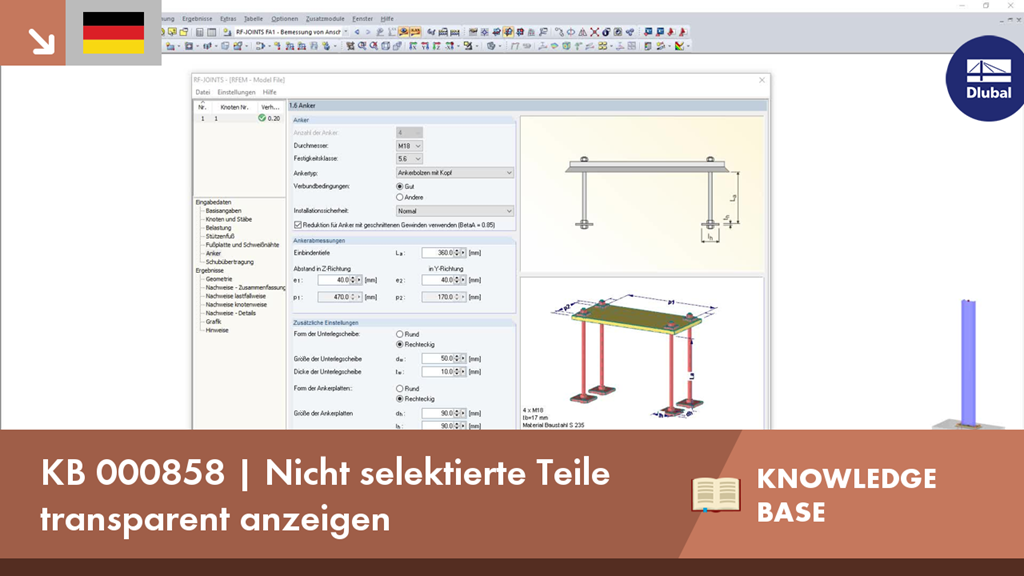

KB 000858 | Nicht selektierte Teile transparent anzeigen
