Ändert sich nachträglich die Geometrie einer Fläche, bei der vorhandene Begrenzungslinien zum Teil entfernt werden müssen, braucht die Fläche nicht neu definiert zu werden. Per Doppelklick auf die betreffende Fläche gelangt man in den Dialog "Fläche bearbeiten". Über die Pick-Funktion können die Begrenzungslinien selektiert werden. Werden Linien, die bereits in der Liste vorhanden sind, nochmals markiert, so werden diese aus der Liste entfernt. Gerade bei geometrisch aufwendigen Flächen mit vielen Begrenzungslinien kann durch diese Option viel Zeit eingespart werden.

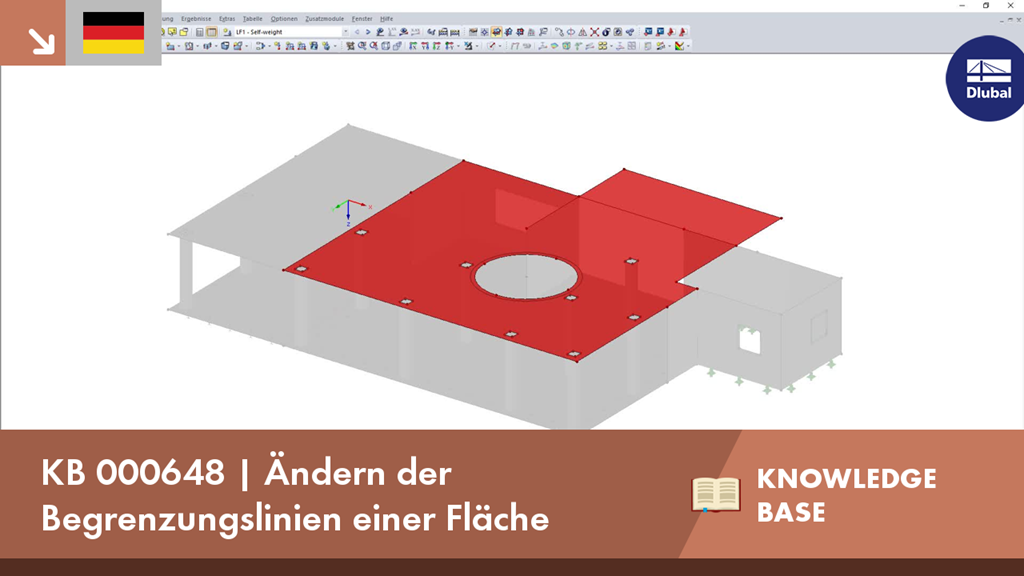

KB 000648 | Ändern der Begrenzungslinien einer Fläche
