Frage:

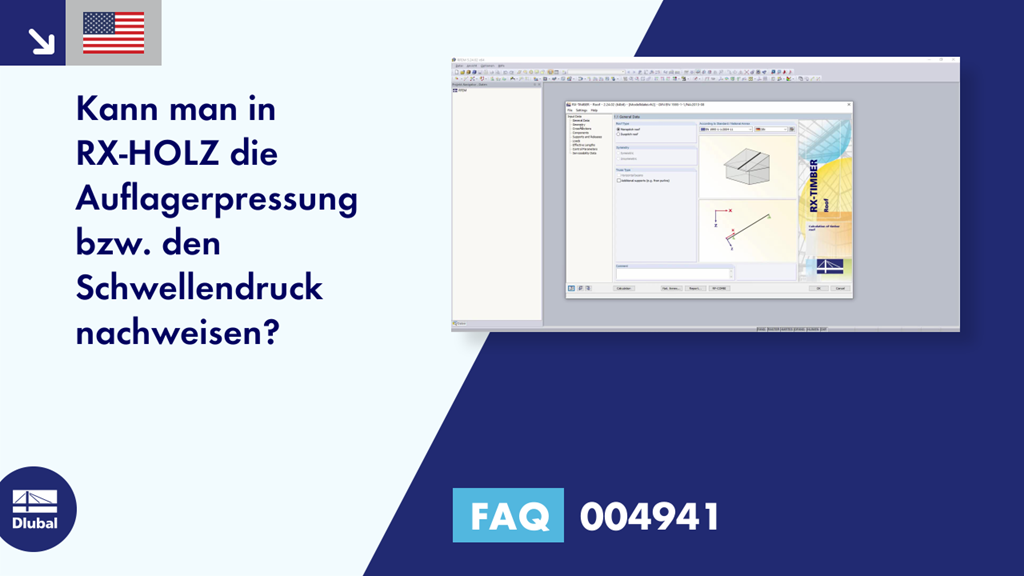

Kann man in RX-HOLZ die Auflagerpressung bzw. den Schwellendruck nachweisen?
Antwort:
In Maske "Geometrie" bzw. "Auflager und Gelenke" kann im Register "Lagerungen" festgelegt werden, ob für ein Auflager die Überprüfung der Lagerpressung durchgeführt werden soll.
Bei einem unsymmetrischen System sind getrennte Eingaben beispielsweise für das Lager am First möglich. So können die unterschiedlichen Lagerbreiten der beiden Sparren erfasst werden.
Liegt eine Sparrenkerve vor, so ist in der Regel die Querschnittsreduzierung bekannt (Spalte D).
Die Auflager können "Global" auf die Richtungen der Achsen XYZ oder "Lokal" auf die Richtungen der Stabachsen xyz bezogen werden. In der Liste ist die entsprechende Auswahl möglich.
Die Lagerorientierung hat unter anderem Auswirkungen auf den Nachweis der Lagerpressung: Bei globaler Anordnung werden die Druckspannungen in der Kerve entsprechend der Dachneigung unter einem Winkel zur Faserrichtung berücksichtigt, bei lokaler Anordnung unter 90° zur Faserrichtung.
