Frage:

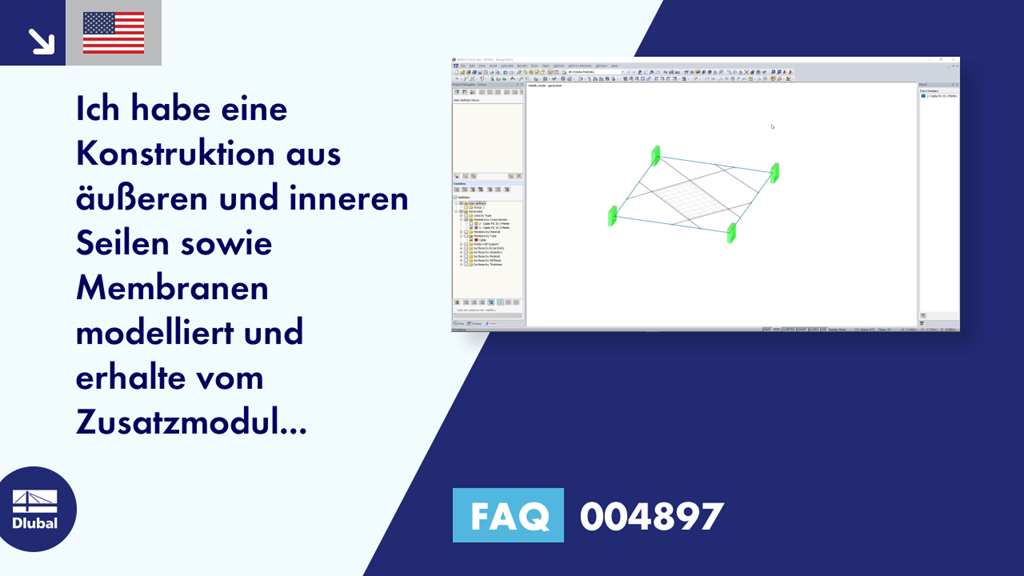

Ich habe eine Konstruktion aus äußeren und inneren Seilen sowie Membranen modelliert und erhalte vom Zusatzmodul RF-FORMFINDUNG eine Meldung über Instabilität beziehungsweise die Fehlermeldung "Jacobi-Matrix nicht positiv definit". Was ist zu tun?
Antwort:
RF-FORMFINDUNG gibt diese Meldung aus, da keine stabile Form der Seil- und Membrankonstruktion gefunden werden kann.
Bei einer Konstruktion aus äußeren (Haupt-)Seilen und inneren Seilen empfiehlt sich innerhalb der Seilparameter für die Formfindung die Angabe einer Seilkraft. Dabei sollte die Kraft in den äußeren Hauptseilen größer sein als die Kraft der inneren Seile.
Beispiel
Durchschnittliche Kraft im Seil:
Hauptseile: 20 kN
Innere Seile: 5 kN
Die Einstellung ist jeweils innerhalb des Dialogfensters "Parameter bearbeiten am Stabtyp ´Seilstab´" vorzunehmen, siehe Bild.
