Modellierung in RFEM
Bei der Modellierung muss das Seil als durchlaufende Polylinie mit mindestens drei Knoten eingegeben werden. Damit "weiß" das Programm, dass es sich um ein Element als Gesamt-Seil handelt. Anschließend kann dieser Polylinie der Stabtyp "Seil an Scheibe" zugewiesen werden. An mindestens einem Ende des Seilstabes muss ein unverschiebliches Lager bzw. ein Stab existieren, damit die aufgebrachte Zuglast weitergegeben werden kann. Da in einem "Seil an Scheibe" die Zugkraft konstant sein soll, benötigen die angeschlossenen Elemente keine weitere Defintion. Die benachbarten Elemente bzw. Knotenlager erhalten die Umlenkkräfte, sofern das Seil daran einen Knick aufweist.
Bei der Modellierung wurden die Starrstäbe so angesetzt, dass die Deckenkraft an einem Lager abgelesen werden kann. An den losen Rollen wurden weitere Stabilisierungslager angeordnet, um einer Instabilität entgegenzuwirken.
Der benötigte Zugweg wurde mittels einer Knoten-Zwangsverformung aufgebracht.

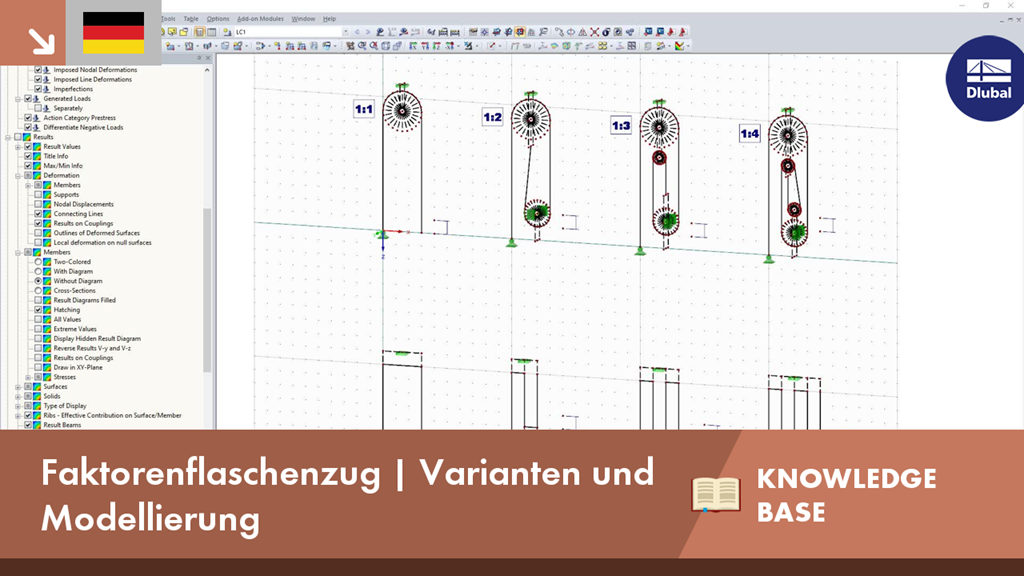

KB 001658 | Modellierung von Faktoren-Flaschenzügen in RFEM
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
In DUENQ 8 kann der wirksame Querschnitt nach EN 1993-1-5, Abschnitt 4.5 längs ausgesteifter Blechfelder berechnet werden.
Dabei wird die kritische Beulspannung gemäß EN 1993-1-5, Anhang A.1 für Beulfelder mit mindestens drei Längssteifen bzw. gemäß EN 1993-1-5, Anhang A.2 für Beulfelder mit einer oder zwei Steifen in der Druckzone berechnet. Des Weiteren wird der Nachweis der Drillknicksicherheit der Steifen geführt.
- Spannungsnachweis für Kranbahn und Schweißnähte
- Ermüdungs- bzw. Betriebsfestigkeitsnachweis für Kranbahn und Schweißnähte
- Verformungsnachweis
- Beulnachweis auch lokal für Radlasteinleitung
- Stabilitätsnachweis für Biegedrillknicken nach Biegetorsionstheorie II. Ordnung (1D-FEM-Element)
Bei der Bemessung nach Eurocode 3 stehen folgende Nationale Anhänge (NA) zur Verfügung:
- DIN EN 1993-6/NA:2010-12 (Deutschland)
- NBN EN 1993-6/ANB:2011-03 (Belgien)
- SFS EN 1993-6/NA:2010-03 (Finnland)
- NF EN 1993-6/NA:2011-12 (Frankreich)
- UNI EN 1993-6/NA:2011-02 (Italien)
- LST EN 1993-6/NA:2010-12 (Litauen)
- NEN EN 1993-6/NB:2012-05 (Niederlande)
- NS EN 1993-6/NA:2010-01 (Norwegen)
- SS EN 1993-6/NA:2011-04 (Schweden)
- CSN EN 1993-6/NA:2010-03 (Tschechische Republik)
- BS EN 1993-6/NA:2009-11 (Vereinigtes Königreich)
- CYS EN 1993-6/NA:2009-03 (Zypern)
Zusätzlich können benutzerdefinierte Nationale Anhänge mit spezifischen Beiwerten angelegt werden.
Die Ausgabe aller Nachweise erfolgt in thematisch gegliederten Tabellen. Dabei wird stets eine Querschnittsgrafik angezeigt, die die aktuellen Tabellenwerte veranschaulicht. Bei den Bemessungsdetails werden auch alle Zwischenwerte ausgewiesen.
Allgemeiner Spannungsnachweis
Für den Kranbahnträger wird der allgemeine Spannungsnachweis mit Berechnung der vorhandenen Spannungen und einer Gegenüberstellung mit den Grenznormal-, Grenzschub- und Grenzvergleichsspannungen geführt. Für die Schweißnähte wird ebenfalls der allgemeine Spannungsnachweis geführt, der die parallelen und senkrechten Schubspannungen und deren Überlagerung umfasst.
Ermüdungs- bzw. Betriebsfestigkeitsnachweis
Der Ermüdungsnachweis wird für bis zu drei gleichzeitig wirkende Krane auf Grundlage des Nennspannungskonzepts nach EN 1993-1-9 geführt. Beim Betriebsfestigkeitsnachweis nach DIN 4132 wird der Spannungsverlauf der Kranüberfahrten für jeden Spannungspunkt aufgezeichnet und mit der Rain-Flow -Methode ausgewertet.
Beulnachweis
Der Beulnachweis erfolgt unter Berücksichtigung einer örtlichen Radlasteinleitung nach EN 1993-6 oder DIN 18800-3.
Verformungsnachweis
Der Verformungsnachweis wird getrennt für die vertikale und die horizontale Richtung geführt. Dabei werden die vorhandenen bezogenen Verschiebungen mit den zulässigen Werten verglichen. Die zulässigen Verformungsverhältnisse können benutzerdefiniert festgelegt werden.
Biegedrillknicknachweis
Der Nachweis gegen Biegedrillknicken erfolgt nach Biegetorsionstheorie II. Ordnung unter Ansatz von Imperfektionen. Dabei muss der allgemeine Spannungsnachweis erbracht werden, wobei der kritische Lastfaktor nicht kleiner als 1,00 sein darf. KRANBAHN weist daher für alle Lastkombinationen des Spannungsnachweises auch den zugehörigen kritischen Lastfaktor aus.
Auflagerkräfte
Das Programm ermittelt sämtliche Auflagerkräfte aus charakteristischen Lasten inkl. dynamischer Faktoren.
