Frage:
Kann ich mit RWIND Simulation ein Stabwerk, welches sich hinter einer Gebäudehülle befindet, analysieren, ohne die Gebäudehülle zu modellieren? Die Lasten sollen dabei auf die Stäbe verteilt werden.
Antwort:
Wird die Gebäudehülle nicht mit modelliert, so greift die Windlast in RWIND Simulation nur auf die Oberflächen der Stäbe an. Elemente, welche den Druck dazwischen auf die Stäbe verteilen würden, existieren nicht. Die Funktion "Löcher schließen" ist in diesem Fall nicht geeignet, um die Flächen zu ersetzen. Somit ist eine automatische Übernahme der Windlast nach RSTAB oder RFEM nicht möglich.

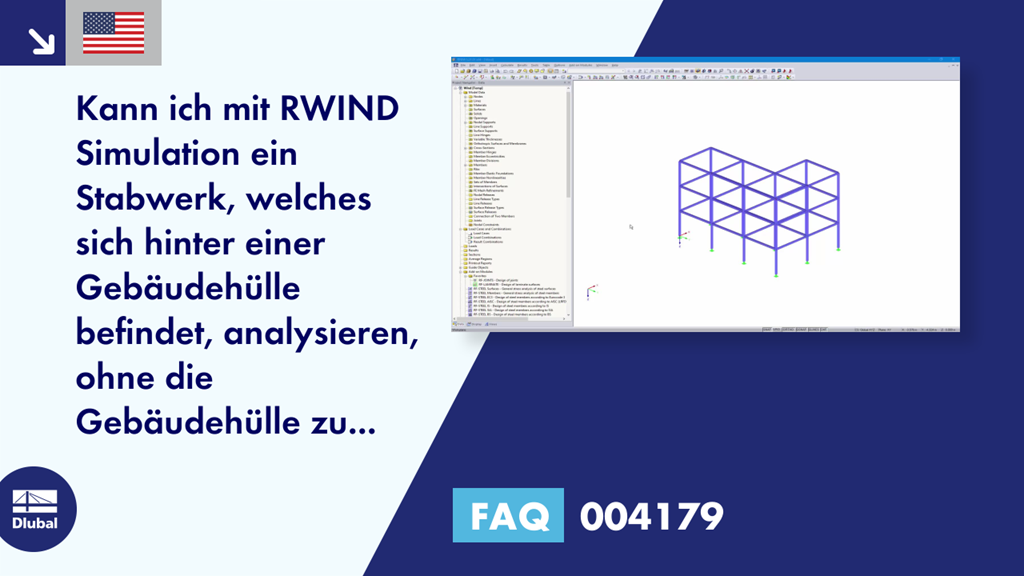

Sie können jedoch in einem separaten Modell die Gebäudehülle in RFEM modellieren und diese in RWIND Simulation untersuchen lassen. Der Winddruck kann dann z. B. mit den Lastgenerierern als Last manuell erstellt werden. Die Vorgehensweise wird im Video gezeigt.
