Lineare und nichtlineare Tragwerksanalysen und Ergebnisauswertung und Ausdruckprotokoll

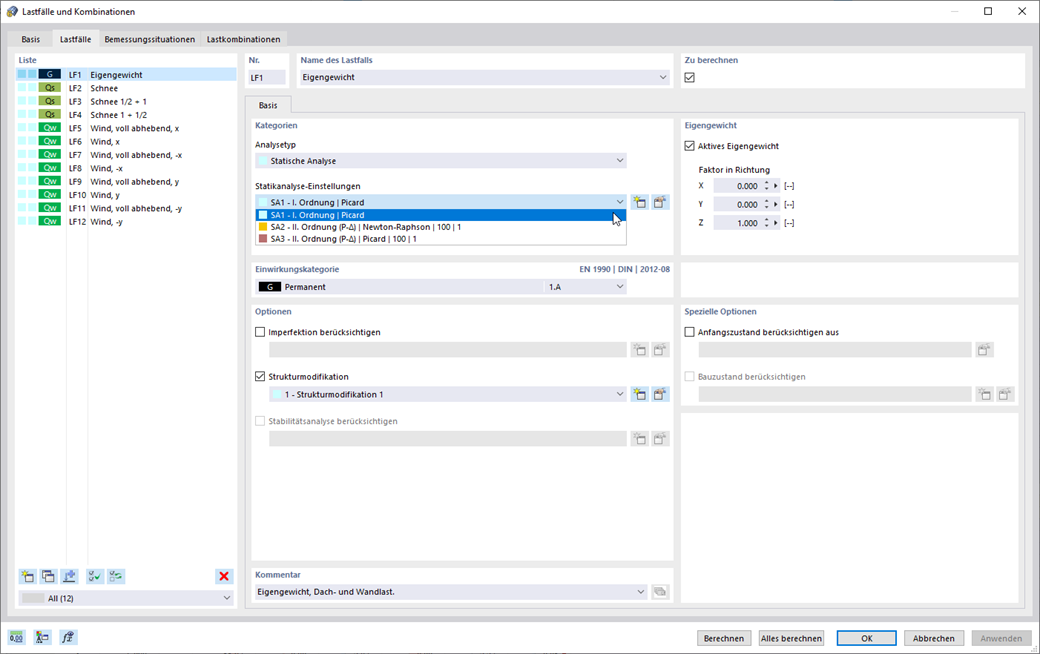

Individuelle Einstellung der Berechnungsparameter
Wählen Sie die individuell passenden Berechnungsparameter für Ihr Projekt aus: Sie können die Berechnung für alle Stabtypen nach Theorie I., II. oder III. Ordnung durchführen. Diese Wahl haben Sie sowohl für Lastfälle als auch für Lastkombinationen. Weitere Berechnungsparameter können Sie spezifisch für die Lastfälle, Last- und Ergebniskombinationen einstellen, wodurch eine hohe Flexibilität in Bezug auf das Berechnungsverfahren und die Detailvorgaben gewährleistet ist.
Optionale inkrementelle Lastaufbringung
Bei der Lastaufbringung hilft Ihnen dieses Feature weiter. Sie können die benötigte Belastung inkrementell aufbringen lassen. Diese Möglichkeit eignet sich insbesondere für Ihre Berechnungen nach der Theorie großer Verschiebungen (III. Ordnung). In RFEM ist es für Sie zudem möglich, damit die Durchschlagprobleme unkompliziert zu bewältigen.
Rechenkern mit Mehrprozessortechnik
Lassen Sie sich vom Rechenkern, seiner optimierten Vernetzung und der uneingeschränkten Unterstützung von Mehrprozessortechnik überzeugen. Dadurch bieten sich Ihnen Vorteile wie die parallele Berechnung linearer Lastfälle und Lastkombinationen durch mehrere Prozessoren ohne zusätzliche Beanspruchung des Arbeitsspeichers. Die Steifigkeitsmatrix muss nur einmal aufgebaut werden. So können Sie selbst große Systeme mit dem schnellen und direkten Gleichungslöser berechnen.
Müssen bei Ihren Modellen viele Lastkombinationen berechnet werden, so startet das Programm mehrere Solver parallel (einen pro Kern). Jeder Solver rechnet dann eine Lastkombination, wodurch der Prozessor besser ausgelastet wird.
Sie können die Entwicklung der Verformung bei Ihrer Berechnung in einem Diagramm gezielt verfolgen und dadurch das Konvergenzverhalten genau beurteilen.
Farbliche Darstellung der Schnittgrößen
Anschaulichkeit ist ein großer Vorteil von RFEM 6. In Ihren Ergebnistabellen wird farblich dargestellt, ob positive oder negative Schnittgrößen vorliegen und welche Relation zu den Extremwerten besteht. Auch in der Grafik können Sie die positiven oder negativen Schnittgrößen anhand der unterschiedlichen Färbung erkennen. Die Farben lassen sich bei Bedarf ändern.
Ergebnisverläufe in Diagrammform
Passen Sie die Darstellung Ihrer Daten Ihren individuellen Präferenzen an. Die Ergebnisverläufe von Stäben, Flächen (RFEM) und Lagern sind frei konfigurierbar. Sie können Glättungsbereiche mit Durchschnittswerten definieren oder Ergebnisverläufe je nach Bedarf ein- oder ausblenden. Dadurch ist die gezielte Auswertung Ihrer Ergebnisse sichergestellt. Zudem können alle Diagramme problemlos in das Ausdruckprotokoll übernommen werden.
Visualisierung der Ergebnisse
Auch am gerenderten Modell sehen Sie Ihre Ergebnisse in einer klaren farblichen Darstellung. Dadurch können Sie zum Beispiel die Verdrehung eines Stabes oder die Spannungsverteilung in einer Fläche genau erkennen. Wenn Sie Farben und Wertebereiche einstellen möchten, ist dies im Steuerpanel problemlos möglich.
Ergebnissdarstellung mittels Clippingebene
Zur anschaulichen Ausgabe Ihrer Ergebnisse trägt auch dieses Feature bei. Clippingebenen sind Schnittebenen, die Sie frei durch das Modell legen können. Der Bereich vor bzw. hinter der entsprechenden Ebene wird in der Ansicht ausgeblendet. So können Sie beispielsweise die Ergebnisse in einer Durchdringung oder in einem Volumenkörper klar und übersichtlich darstellen lassen.

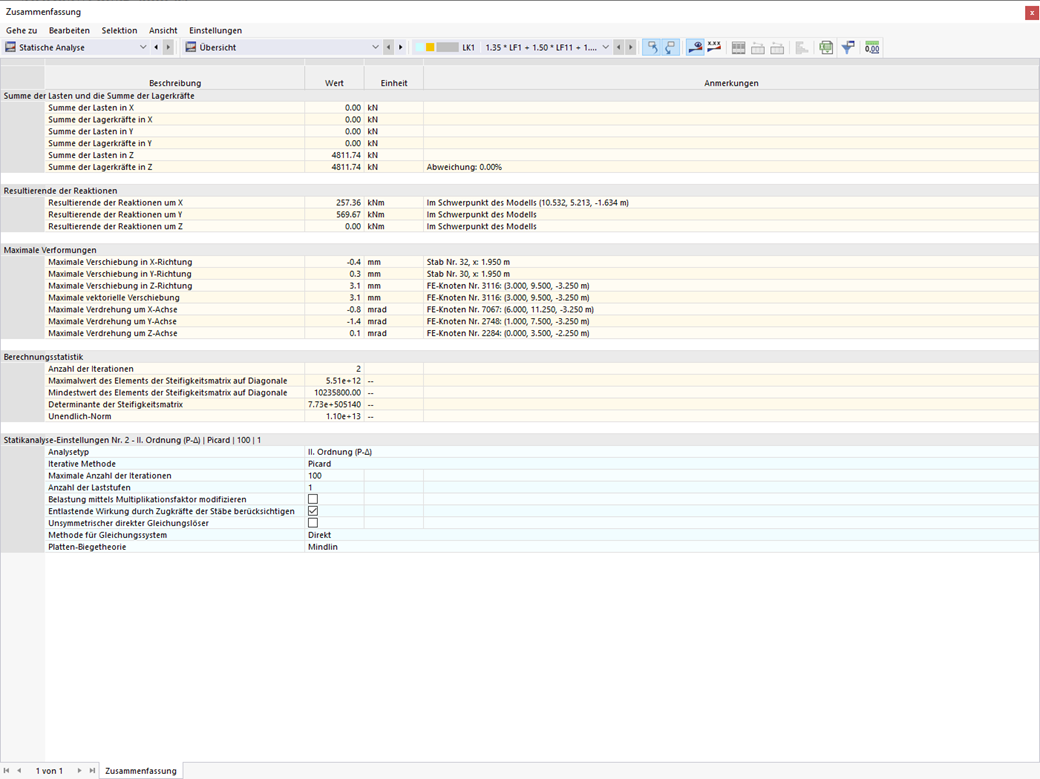

Umfassende Ergebnistabellen
Durch klar strukturierte Tabellen behalten Sie Ihre Ergebnisse immer genau im Blick. Die erste Ergebnistabelle stellt eine zusammenfassende Übersicht dar, die das Kräftegleichgewicht am System und die maximalen Verformungen bilanziert. Sie erhalten außerdem Informationen zum Berechnungsverlauf an sich. Die weiteren Ergebnistabellen können Sie für einen besseren Überblick nach bestimmten Kriterien wie z.B. Extremwerten oder Ausgabestellen filtern.

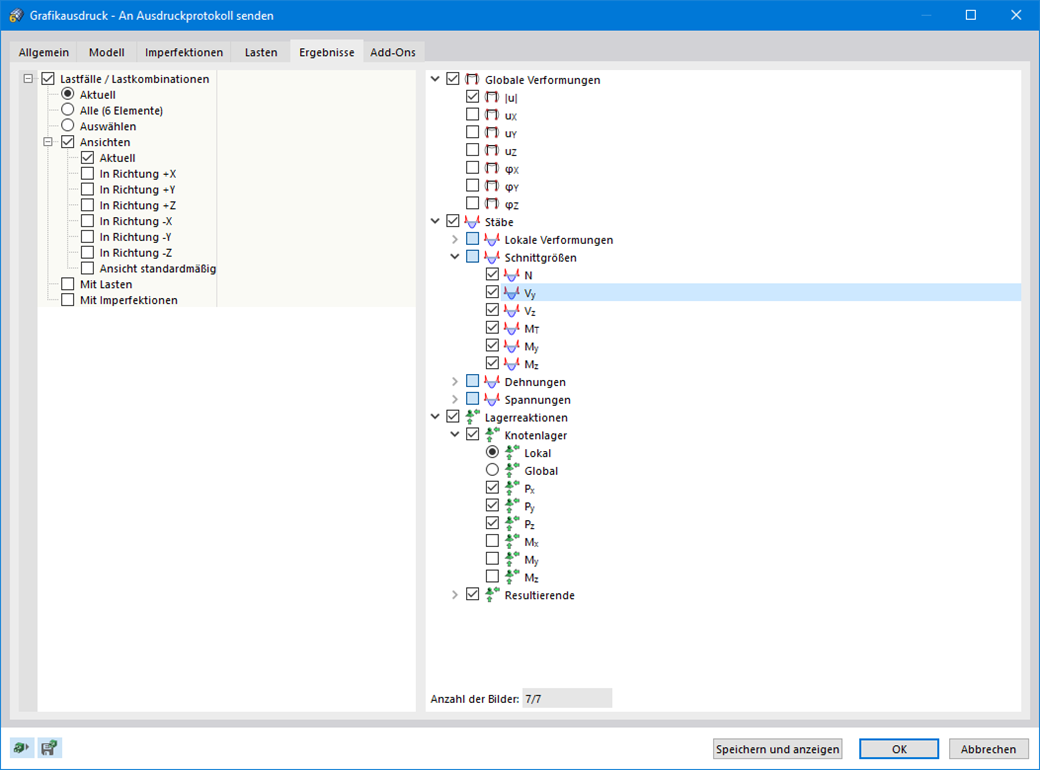

Mehrfachdruck von Grafiken
Drucken Sie Ihr Modell, die Belastungen und die Ergebnisse problemlos als Serie. Dabei können Sie die Grafiken aus verschiedenen Richtungen erzeugen, die Sie selbst definieren. Beispielsweise ist es Ihnen möglich, mit nur einem Klick alle Schnittgrößen als isometrische Ansicht zu drucken.
Mehrsprachige Protokollausgabe
Für unseren Kundenkreis aus aller Welt bietet RFEM 6 natürlich auch umfangreiche Spracheinstellungen. Die Ausgabe in Ihrem Ausdruckprotokoll kann in verschiedenen Sprachen erfolgen: Deutsch, Englisch, Französisch, Spanisch, Portugiesisch, Italienisch, Tschechisch, Polnisch, Russisch und Chinesisch. Weitere Sprachen können Sie selbst anlegen.
Zusatztexte lassen sich einfach importieren. Konfigurieren Sie die Seitennummerierung, um zum Beispiel Präfixe zu nutzen. Zudem können Sie das Protokoll als PDF-Datei exportieren.

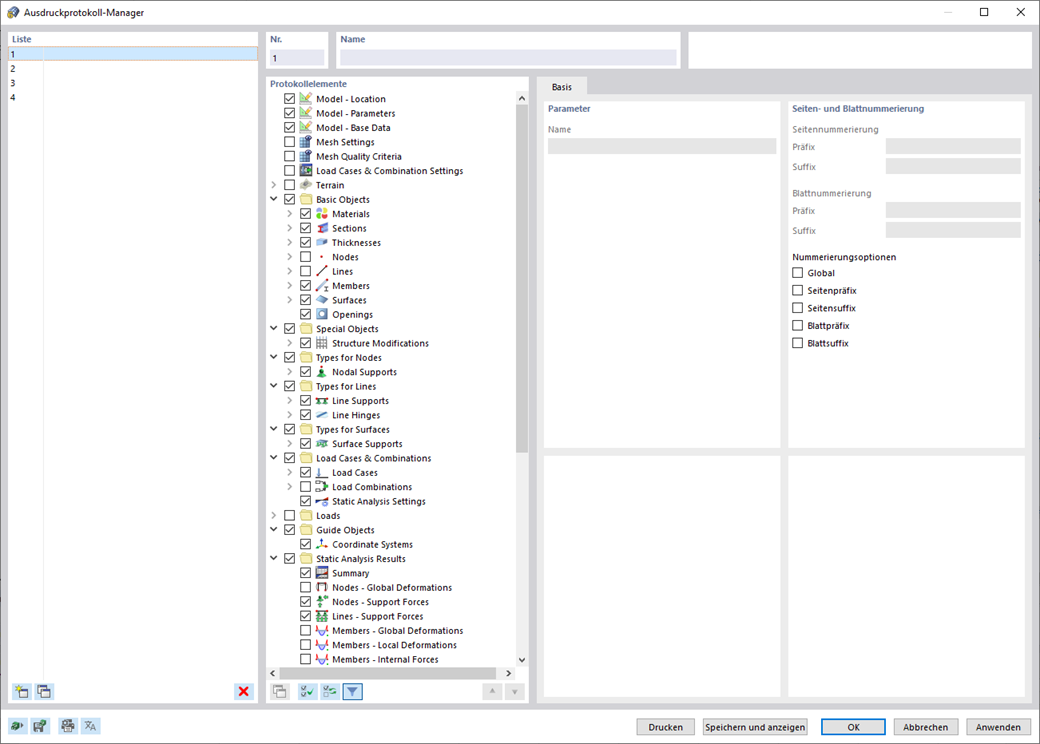

Steuerung des Ausdruckprotokoll-Umfangs
Entscheiden Sie selbst, wie umfangreich Ihr Ausdruck sein soll und passen Sie ihn über Selektionskriterien individuell an. Erstellen Sie einfach Druckvorlagen aus bestehenden Projekten. Diese können Sie projektübergreifend wiederverwenden.
