RSTAB 8-Zusatzmodul STAHL SANS

Das Zusatzmodul STAHL SANS führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit für Stäbe und Stabzüge nach der südafrikanische Norm SANS 10162-1:2011.

Es umfasst Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken, einschließlich der automatischen Ermittlung kritischer Knicklasten und Biegedrillknickmomente. Zusätzlich bietet das Das Zusatzmodul Möglichkeiten zur Querschnittsoptimierung und eine große Auswahl an verfügbaren Profilen sowie eine umfassende Ergebnisdokumentatio.

Bemessung von Stahlstäben nach SANS 10162-1:2011 (südafrikanische Norm)

Gesamtanzahl: 3

RF-/STAHL SANS | Leistungsmerkmale

Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen
Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken
Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
Alternative analytische Berechnung des kritischen Biegedrillknickmomentes für Standardsituationen
Möglichkeit einer diskreten seitlichen Stützung für Träger und Stabzüge
Automatische Querschnittsklassifizierung
Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
Querschnittsoptimierung
Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle, symmetrische und unsymmetrische, parametrische I-, T- und Winkelprofile, Doppelwinkel
Klar gegliederte Ein- und Ausgabetabellen
Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
Ergebnistabellen für Stabschlankheiten und maßgebende Schnittgrößen
Stückliste mit Gewichts- und Volumenangaben
Nahtlose Integration in RFEM/RSTAB

Arbeiten mit RF-/STAHL SANS

Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der Norm SANS 10162-1:2011 entsprechend eingegeben sein. In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien der südafrikanischen Norm bereits enthalten.

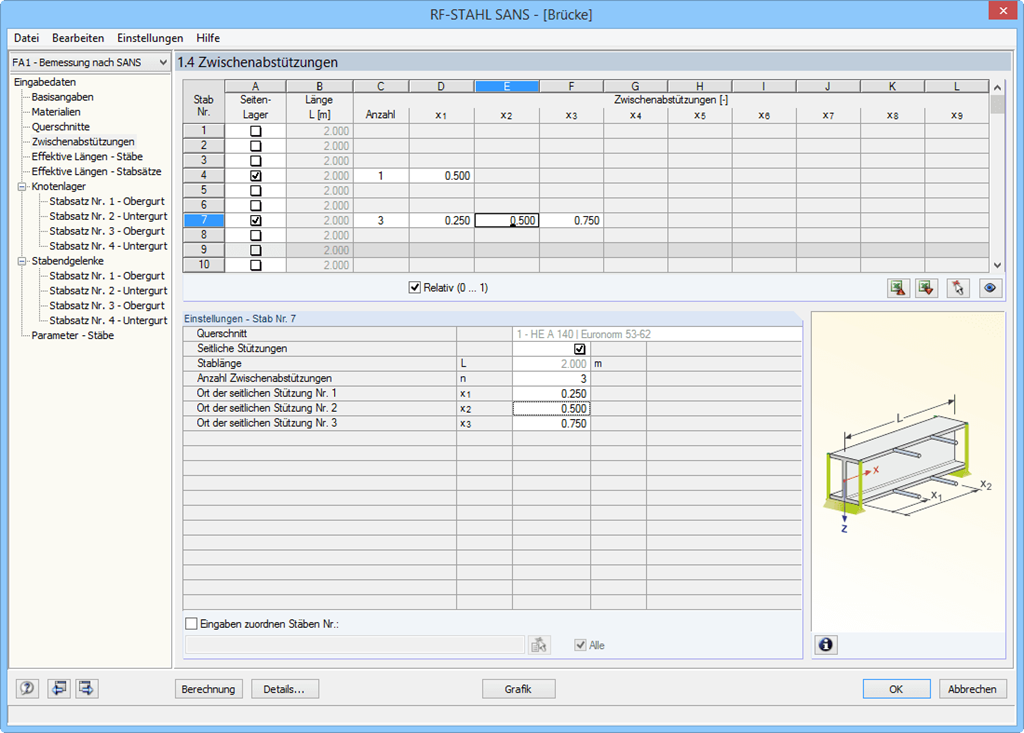

Im Modul RF-/STAHL SANS wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus. In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden.

Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.

RF-/STAHL SANS | Ergebnisausgabe

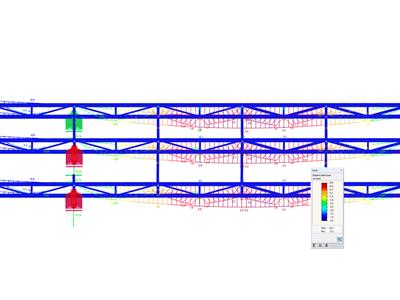

In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).

In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.

Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
