Nachweis der Grenzwerte grenz (c/t) von Stäben nach DIN 18800
Gesamtanzahl: 4
Leistungsmerkmale
- Volle Integration in RFEM/RSTAB mit Übernahme der relevanten Schnittgrößen
- Nachweise für die Verfahren Elastisch-Elastisch und Elastisch-Plastisch
- Grafische Auswahl der zu bemessenden Stäbe und Stabsätze
- Analyse für mehrere Last- und Bemessungsfälle

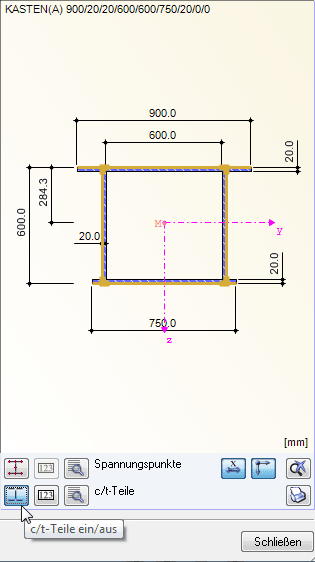

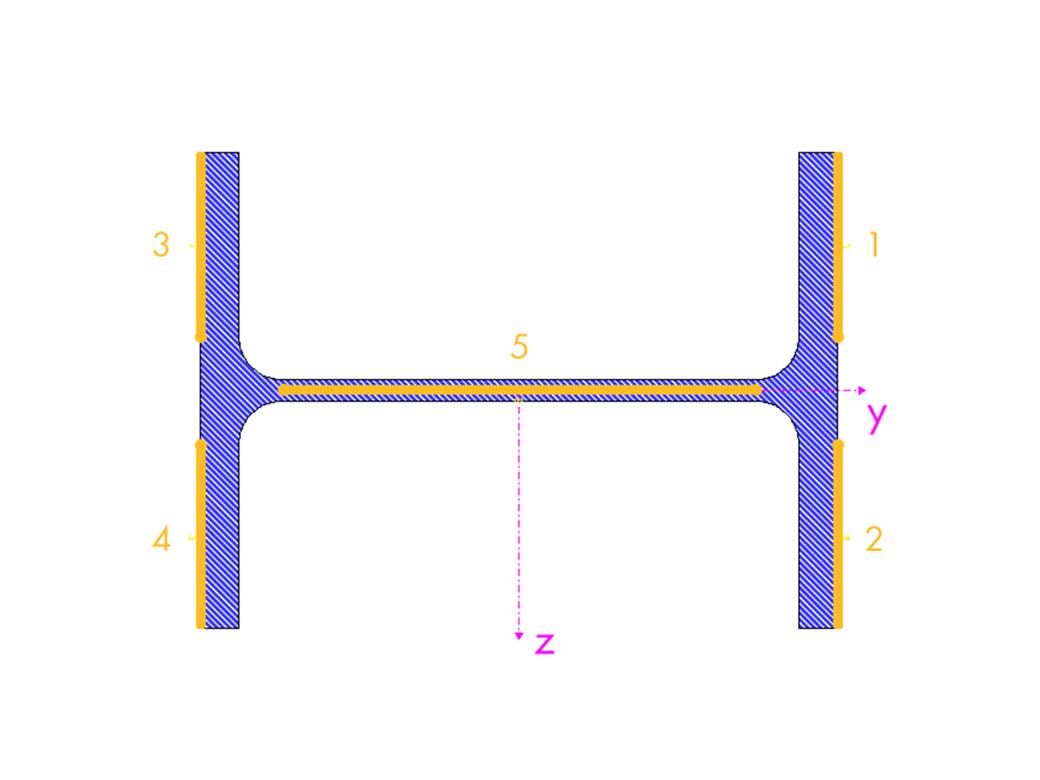

- Nachweis auf Basis der in der Profilbibliothek integrierten Beulfeldkennwerte für ein- und beidseitig gelagerte Querschnittsteile
- Optionale Erfassung der Schubspannungen nach Kommentar zu El. (745)
- Möglichkeit, bei geschweißten Profilen die Schweißnahtdicke im Nachweis zu berücksichtigen, die sich als Verkürzung der Querschnittsteilbreite auswirkt
- Querschnittsoptimierung mit Exportmöglichkeit der geänderten Profile
Eingabe
Alle RFEM/RSTAB-Daten sind anwendungsgerecht voreingestellt. Die Eingabe beschränkt sich daher darauf, die relevanten Stäbe, Stabsätze und Einwirkungen festzulegen. Die Objekte lassen sich auch grafisch im RFEM/RSTAB-Modell wählen.
Die voreingestellten Materialien und Querschnitte können jederzeit geändert werden. Hierbei erleichtern die aus RFEM/RSTAB bekannten Bibliotheken die Anpassung.
Bemessung
Insbesondere bei geschweißten Profilen mit dünnen Blechen lassen sich mit RF-/C-ZU-T aufwändige Beulnachweise umgehen: Ein Versagen durch Beulen der Querschnittsteile kann durch den erfüllten (c/t)-Nachweis ausgeschlossen werden.
Falls der Nachweis mit RF-/C-ZU-T nicht erfüllt wird, so kann mit RF-/FE-BGDK versucht werden, über die exakte Ermittlung der Beulspannungen den Nachweis nach DIN 18800 Teil 3 zu erbringen.
Nachweise

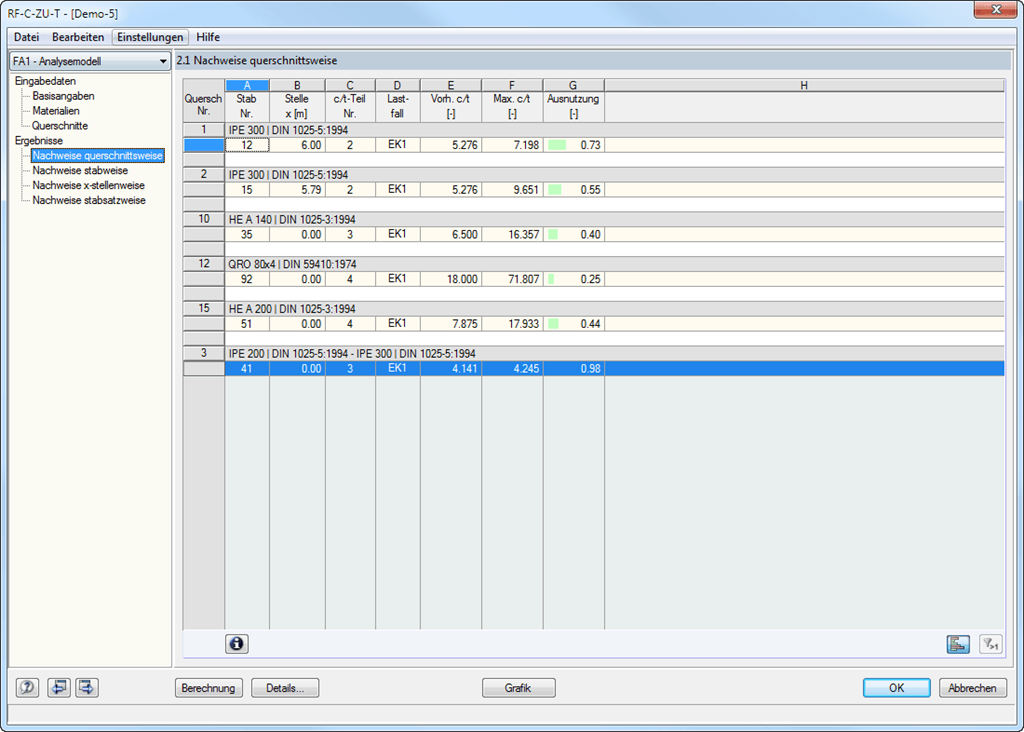

Die Ergebnistabellen sind nach Querschnitten, Stäben, Stabsätzen und x-Stellen geordnet. In RFEM/RSTAB werden die Nachweiskriterien am Modell visualisiert, sodass gefährdete Bauteile sofort erkennbar sind. Es stehen alle Tools für eine gezielte grafische Auswertung zur Verfügung, wie z. B. Zoom- und Ausschnittfunktion, Panel und Druckoptionen.
Wird der Nachweis nicht erbracht, kann der Querschnitt optimiert werden: RF-/C-ZU-T ermittelt das Profil aus der gleichen Reihe, das den Nachweis mit einer möglichst hohen Ausnutzung erfüllt. Optimierte Profile lassen sich zur Neuberechnung der Schnittgrößen nach RFEM/RSTAB exportieren. Alle Tabellen können nach MS Excel übergeben werden.
