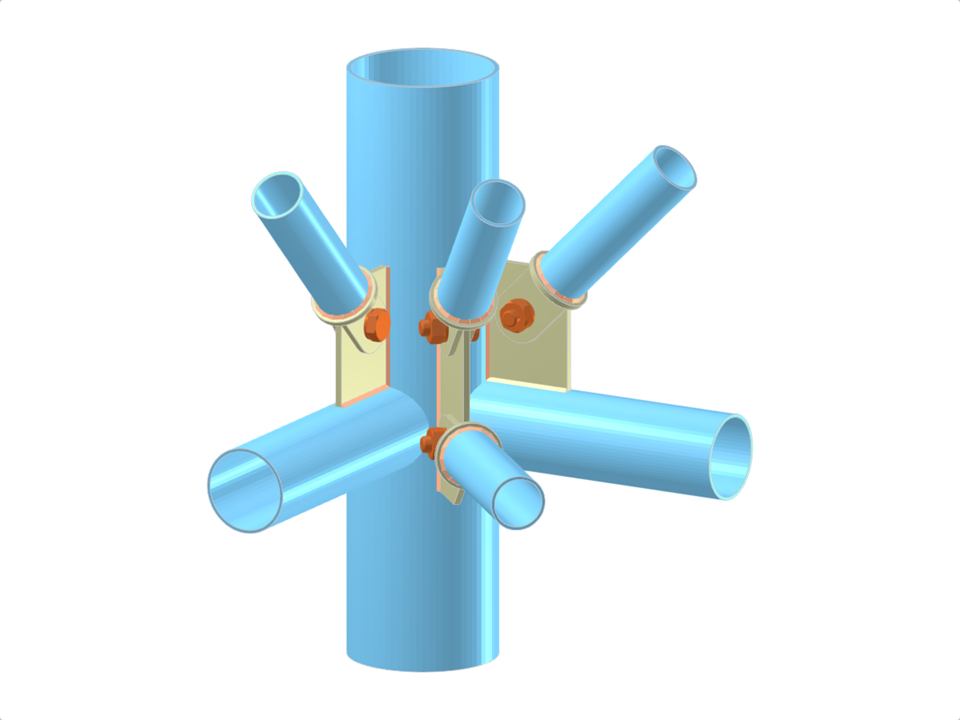

Das Vorlagenmodell des Anschlusses von einem Rohrverband an eine Rohrstütze besteht aus sechs diagonalen Rohrverbänden, die an einer zentralen Rohrstütze befestigt sind. Die Verbindung besteht aus geschweißten und geschraubten Blechen, die sowohl an der Stütze als auch an den Verbänden angebracht sind. Die Verbände werden über Knotenbleche miteinander verbunden, die mit mehreren Schrauben verschraubt sind und so eine sichere Verbindung für die Statik darstellen. Die Gesamtkonfiguration demonstriert ein übliches System von Aussteifungsverbänden aus Stahl, die zur Übertragung von Querlasten in Strukturen wie Rahmen oder Türmen verwendet werden.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

000193 § Rohrverband zu Rohrstütze

Anzahl Knoten 9
Anzahl Linien 8
Anzahl Stäbe 8
Anzahl Flächen 0
Anzahl Volumenkörper 0
Anzahl Lastfälle 0
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 0,129 t
Abmessungen (metrisch) 1,000 x 1,250 x 1,000 m
Abmessungen (imperial) 3.28 x 4.1 x 3.28 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
