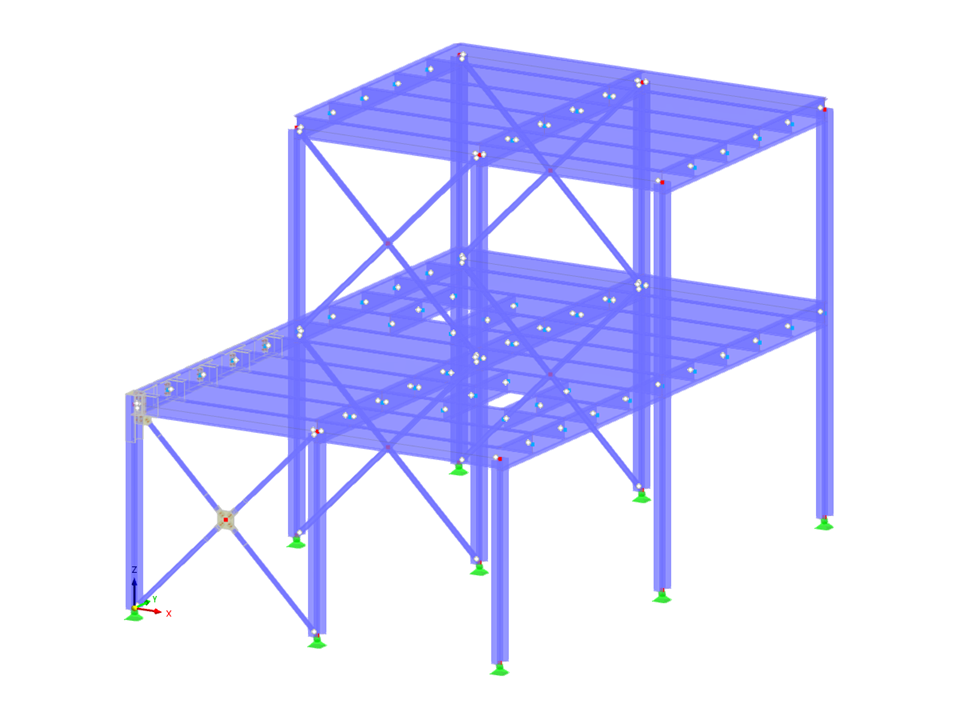

3D-Stahlkonstruktion einschließlich Anschlussbemessung gem. AISC 360-22
Modell verwendet in
Stahlbauverbindung | AISC 360-22
| Anzahl Knoten | 77 |
| Anzahl Linien | 82 |
| Anzahl Stäbe | 78 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 16 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 15,013 t |
| Abmessungen (metrisch) | 7,925 x 7,925 x 12,192 m |
| Abmessungen (imperial) | 26 x 26 x 40 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
