Kreuzende Stahlrohre mit Durchdringung
Modell verwendet in

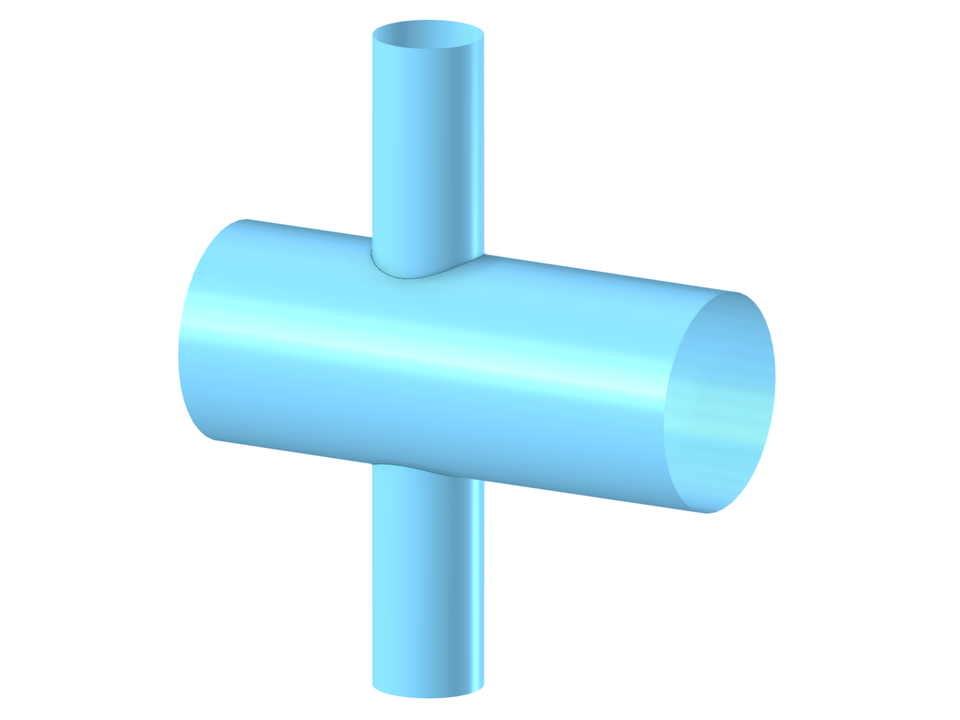

Kreuzende Stahlrohre
| Anzahl Knoten | 10 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 6.715 t |
| Abmessungen (metrisch) | 5.000 x 6.000 x 2.000 m |
| Abmessungen (imperial) | 16.4 x 19.69 x 6.56 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
