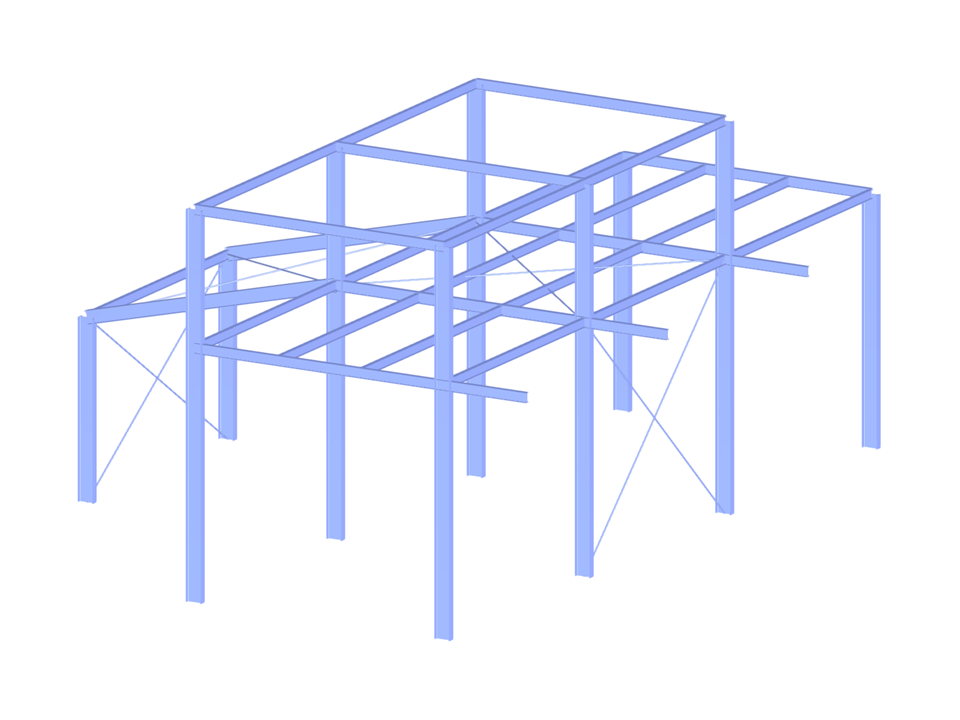

Zweigeschossige Stahlkonstruktion
Modell verwendet in
Stahlkonstruktion
Anzahl Knoten | 37 |
Anzahl Linien | 61 |
Anzahl Stäbe | 61 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 5 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 8,245 t |
Abmessungen (metrisch) | 14,014 x 8,500 x 17,875 m |
Abmessungen (imperial) | 45.98 x 27.89 x 58.65 feet |
