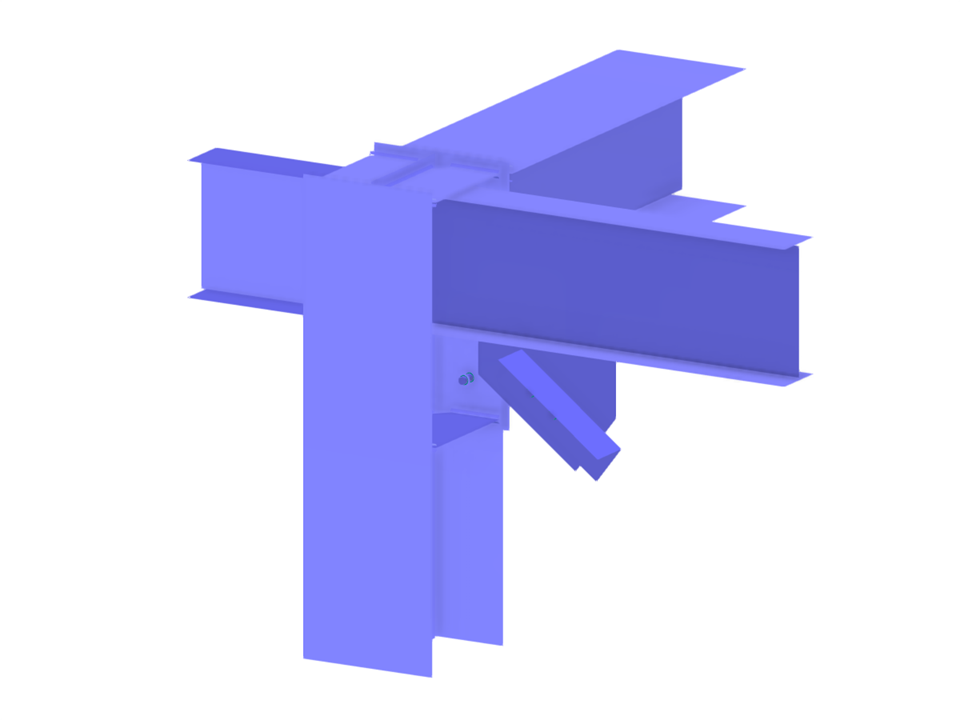

Stahlanschluss
| Anzahl Knoten | 1689 |
| Anzahl Linien | 1358 |
| Anzahl Stäbe | 888 |
| Anzahl Flächen | 99 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 20 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,308 t |
| Abmessungen (metrisch) | 1,212 x 0,881 x 1,105 m |
| Abmessungen (imperial) | 3.98 x 2.89 x 3.63 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
