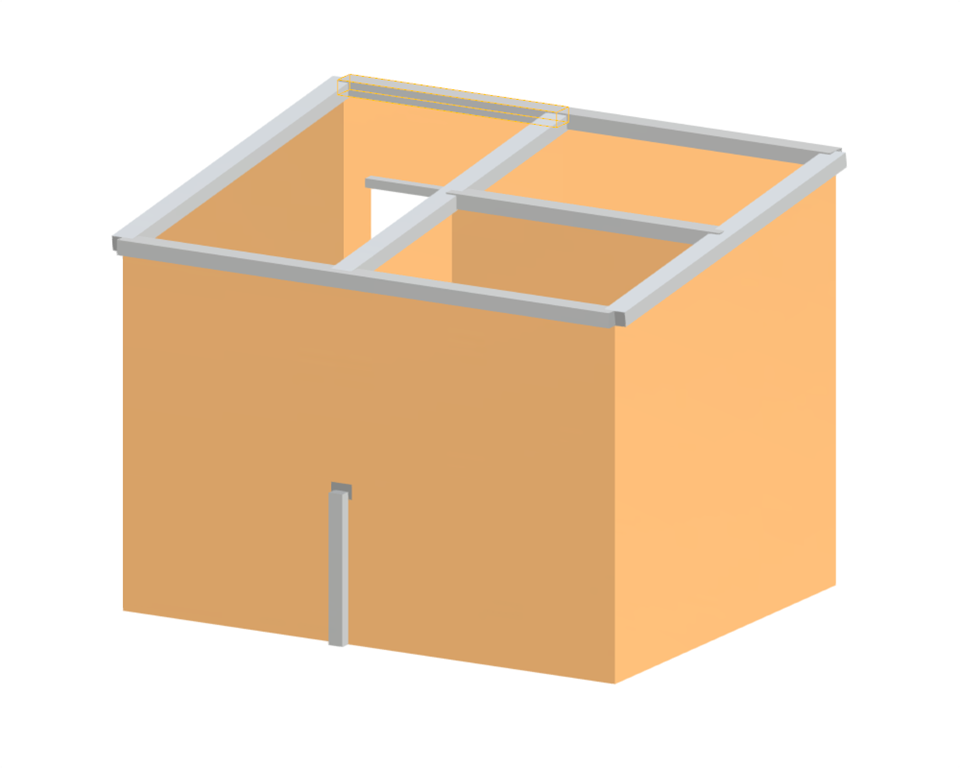

Horizontale Endsteifigkeit für ein Gebäude aus Mauerwerk.
Modell verwendet in
Gebäude aus Mauerwerk
| Anzahl Knoten | 58 |
| Anzahl Linien | 75 |
| Anzahl Stäbe | 22 |
| Anzahl Flächen | 14 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 10 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 145,173 t |
| Abmessungen (metrisch) | 9,000 x 7,000 x 7,000 m |
| Abmessungen (imperial) | 29.53 x 22.97 x 22.97 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
