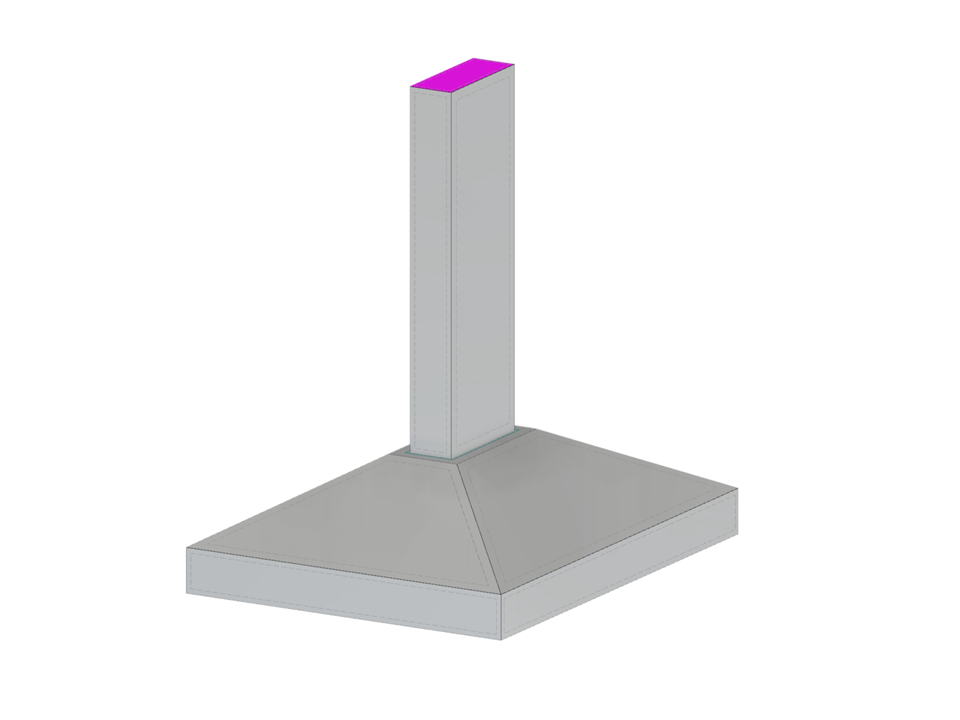

Einzelfundament aus Beton.
Fundamentfuß
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 27 |
| Anzahl Linien | 33 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 15 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,679 t |
| Abmessungen (metrisch) | 2,300 x 3,200 x 3,000 m |
| Abmessungen (imperial) | 7.55 x 10.5 x 9.84 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
