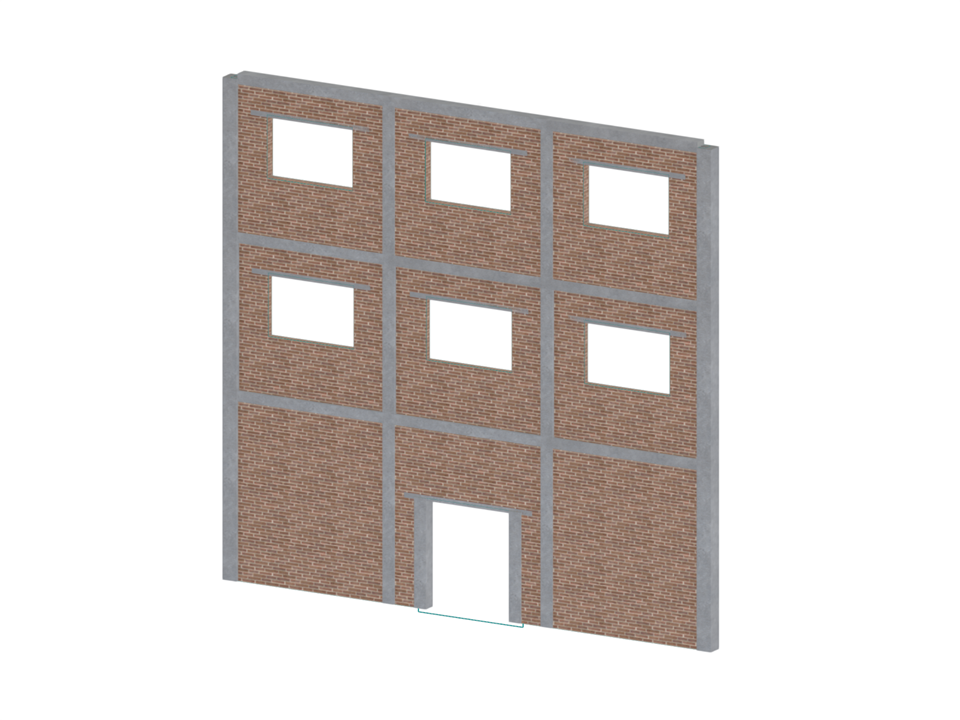

Mauerwerkswand mit Öffnungen.
Mauerwerkswand-Block
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 58 |
| Anzahl Linien | 66 |
| Anzahl Stäbe | 44 |
| Anzahl Flächen | 9 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 23,162 t |
| Abmessungen (metrisch) | 10,000 x 9,500 x 0,000 m |
| Abmessungen (imperial) | 32.81 x 31.17 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
