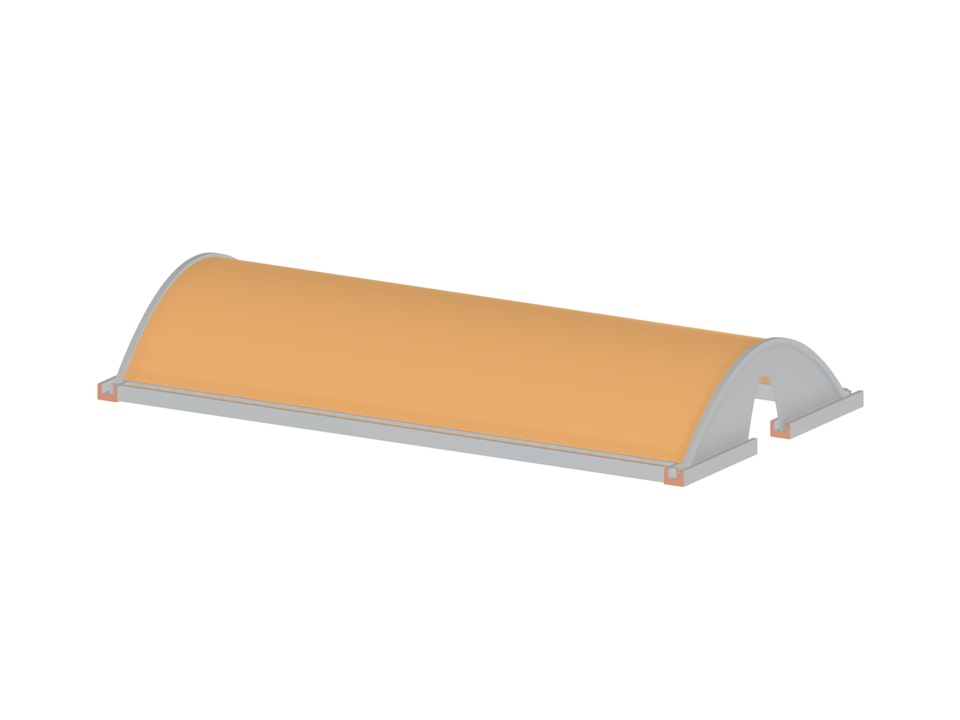

Bogenhalle aus Mauerwerk mit dem Haupttragwerk aus Stahlbeton.
Mauerwerks-Bogenhalle
| Anzahl Knoten | 9 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 9 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 78,428 t |
| Abmessungen (metrisch) | 20,000 x 3,000 x 10,000 m |
| Abmessungen (imperial) | 65.62 x 9.84 x 32.81 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
