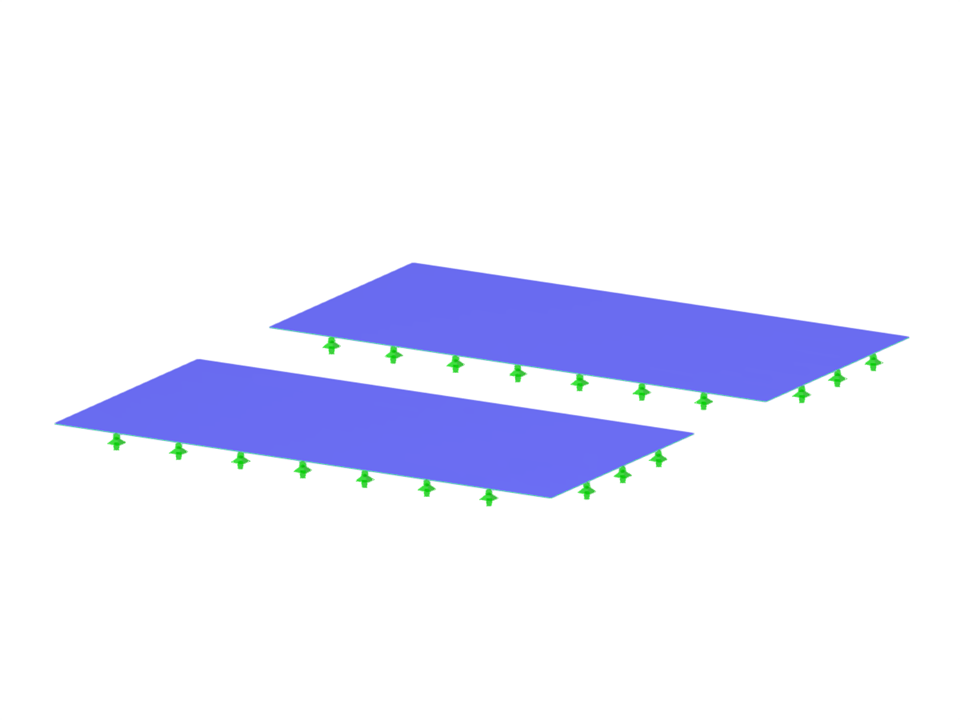

Flächen mit freien Rechtecklasten und unterschiedlicher FE-Netzgröße
Modell verwendet in
Flächen mit freien Rechtecklasten
| Anzahl Knoten | 8 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,256 t |
| Abmessungen (metrisch) | 4,000 x 0,000 x 5,000 m |
| Abmessungen (imperial) | 13.12 x 0 x 16.4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
