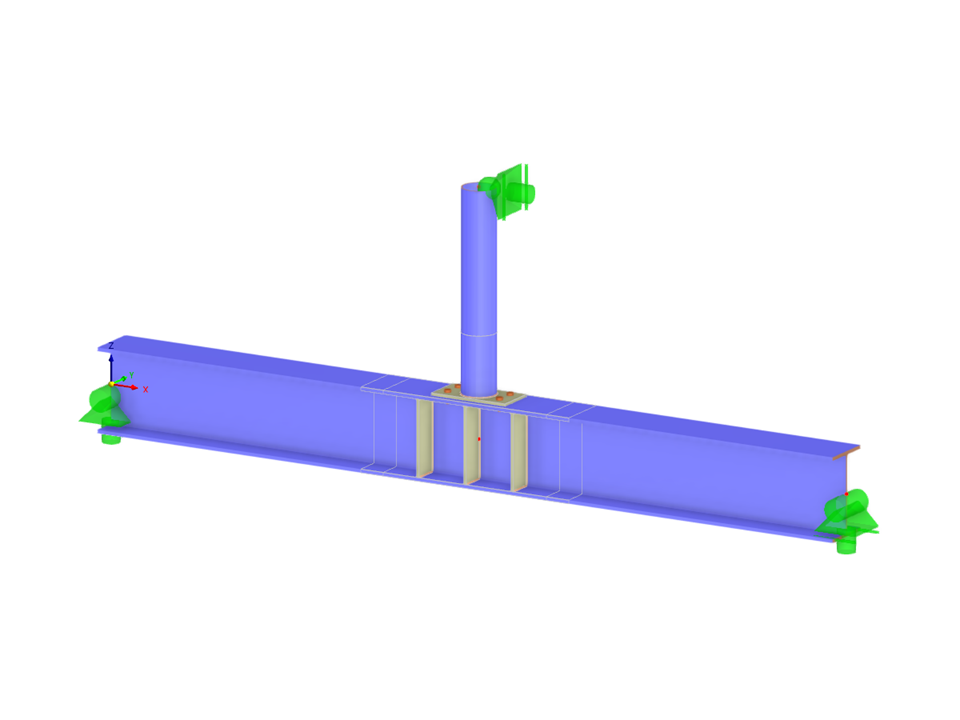

Bemessung der Stahlbauanschlüsse gem. AISC 360-16 mit dem Add-On Strukturstabilität.
Modell verwendet in
Stahlbauanschluss | Strukturstabilität
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,428 t |
| Abmessungen (metrisch) | 3,962 x 1,219 x 0,000 m |
| Abmessungen (imperial) | 13 x 4 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
