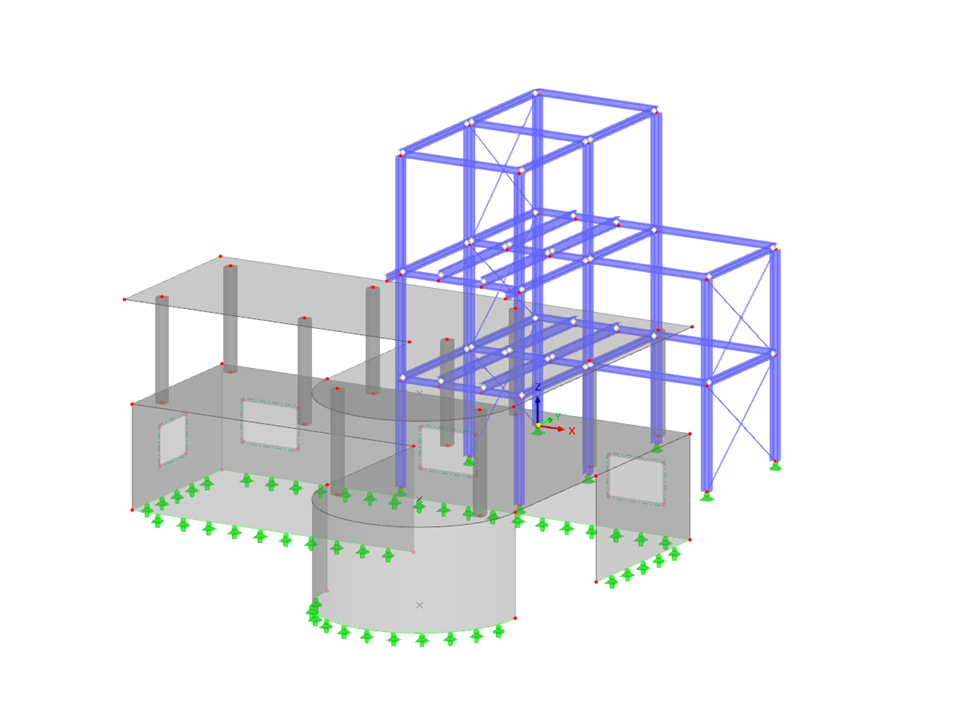

In Grasshopper integrierte Stahl- und Betonkonstruktion.
Modell verwendet in
Stahl- und Betonkonstruktion | Grasshopper-Import
| Anzahl Knoten | 100 |
| Anzahl Linien | 132 |
| Anzahl Stäbe | 91 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 20 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 377,489 t |
| Abmessungen (metrisch) | 19,854 x 12,497 x 28,001 m |
| Abmessungen (imperial) | 65.14 x 41 x 91.87 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
