Stahlzylinder mit plastischem Materialmodell und Laststeigerung
Modell verwendet in

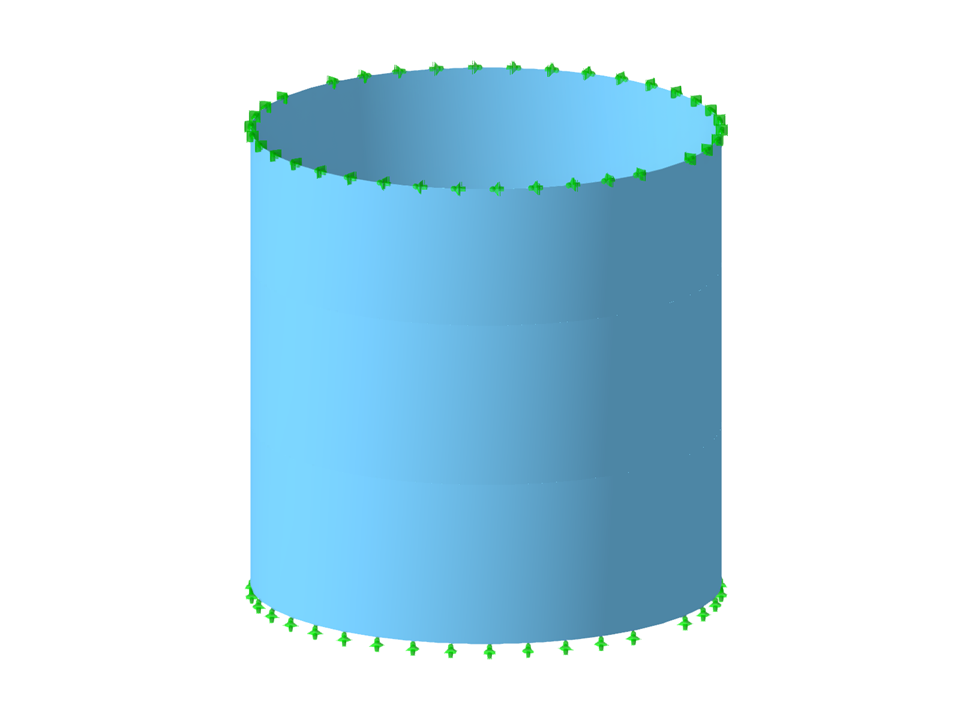

Stahlzylinder
Anzahl Knoten | 8 |
Anzahl Linien | 14 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 6 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 19.976 t |
Abmessungen (metrisch) | 10.000 x 10.000 x 10.000 m |
Abmessungen (imperial) | 32.81 x 32.81 x 32.81 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
