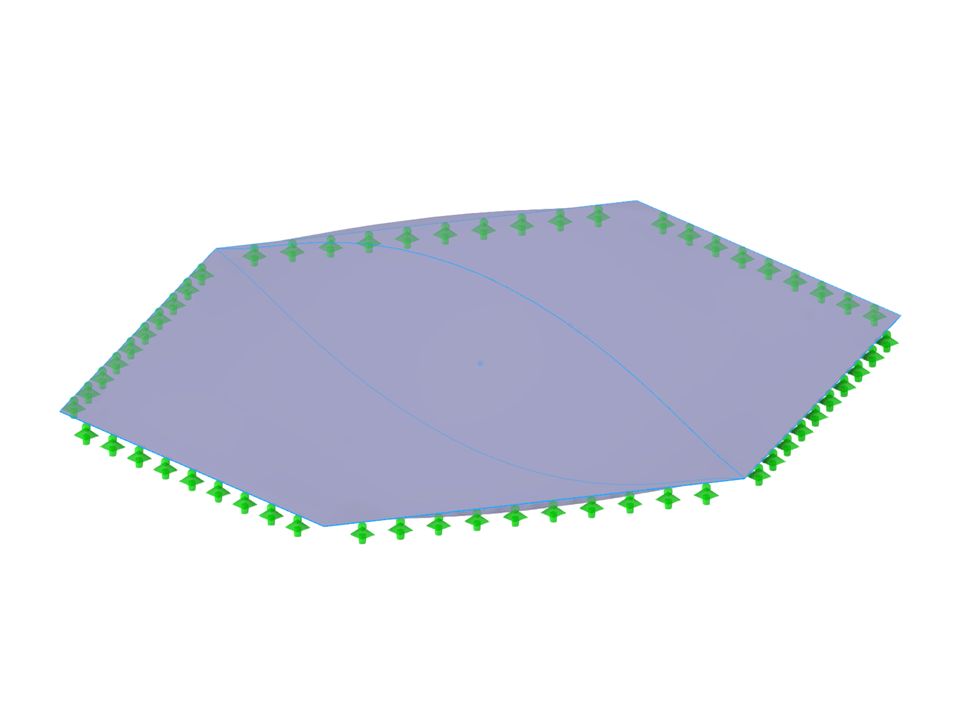

Laden Sie hier das Modell eines ETFE-Kissens herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Ce modèle est utilisé dans la matinale « Modélisation et recherche de forme d'une structure en toile tendue » du 12 septembre 2023.Folienkissen
| Anzahl Knoten | 6 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,003 t |
| Abmessungen (metrisch) | 4,000 x 0,500 x 4,000 m |
| Abmessungen (imperial) | 13.12 x 1.64 x 13.12 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
