Decke aus Stahlbeton
Modell verwendet in

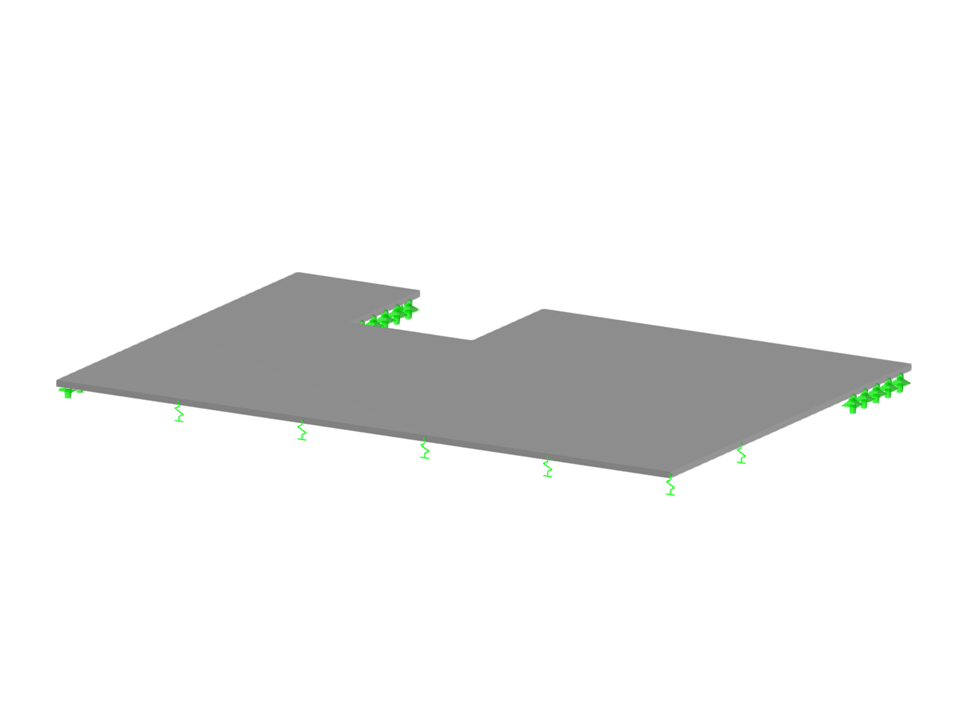

Stahlbetondecke
| Anzahl Knoten | 25 |
| Anzahl Linien | 20 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 240,000 t |
| Abmessungen (metrisch) | 25,000 x 0,000 x 17,000 m |
| Abmessungen (imperial) | 82.02 x 0 x 55.77 feet |
