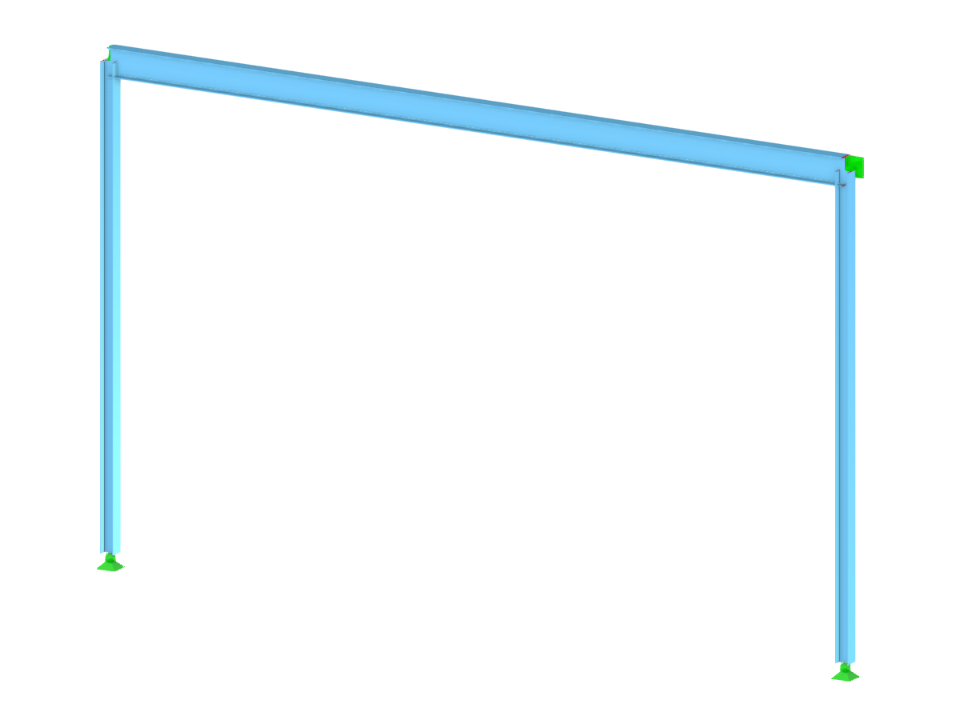

Stahlrahmen mit Öffnung im Riegelsteg
Modell verwendet in
Stahlrahmen
| Anzahl Knoten | 22 |
| Anzahl Linien | 38 |
| Anzahl Stäbe | 23 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,546 t |
| Abmessungen (metrisch) | 10,000 x 6,174 x 0,170 m |
| Abmessungen (imperial) | 32.81 x 20.26 x 0.56 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
