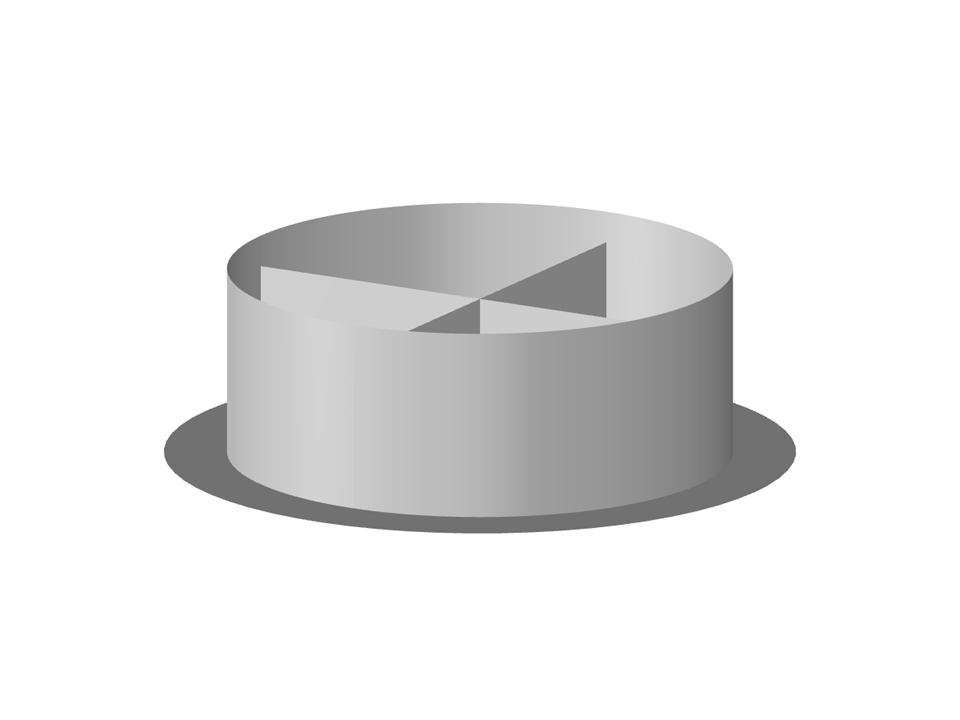

Vollständige Parametrisierung der Geometrie von einem Betonbehälter mit vier Kammern einschl. Axiallasten für jede Kammer.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Kreisförmiger Behälter
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 25 |
| Anzahl Linien | 26 |
| Anzahl Flächen | 15 |
| Gesamtgewicht | 76,163 t |
| Abmessungen (metrisch) | 11,340 x 11,340 x 5,507 m |
| Abmessungen (imperial) | 37.2 x 37.2 x 18.07 feet |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
