Stahlbau in 3D mit Materialien und Europaschnitten zur Bemessung seiner Anschlüsse nach Eurocode

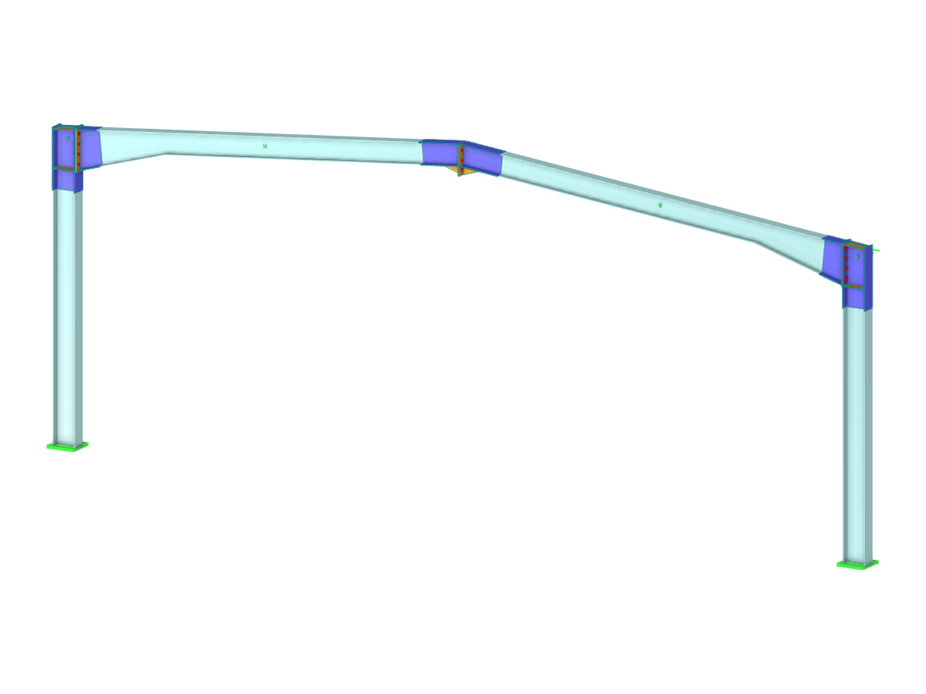

Portal mit Stahlanschlüssen nach Eurocode
| Anzahl Knoten | 9 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 16 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,673 t |
| Abmessungen (metrisch) | 12,000 x 5,000 x 0,000 m |
| Abmessungen (imperial) | 39.37 x 16.4 x 0 feet |
