Gitterschalentragwerk aus Holz | Statikmodell für RFEM 6 zum Herunterladen.

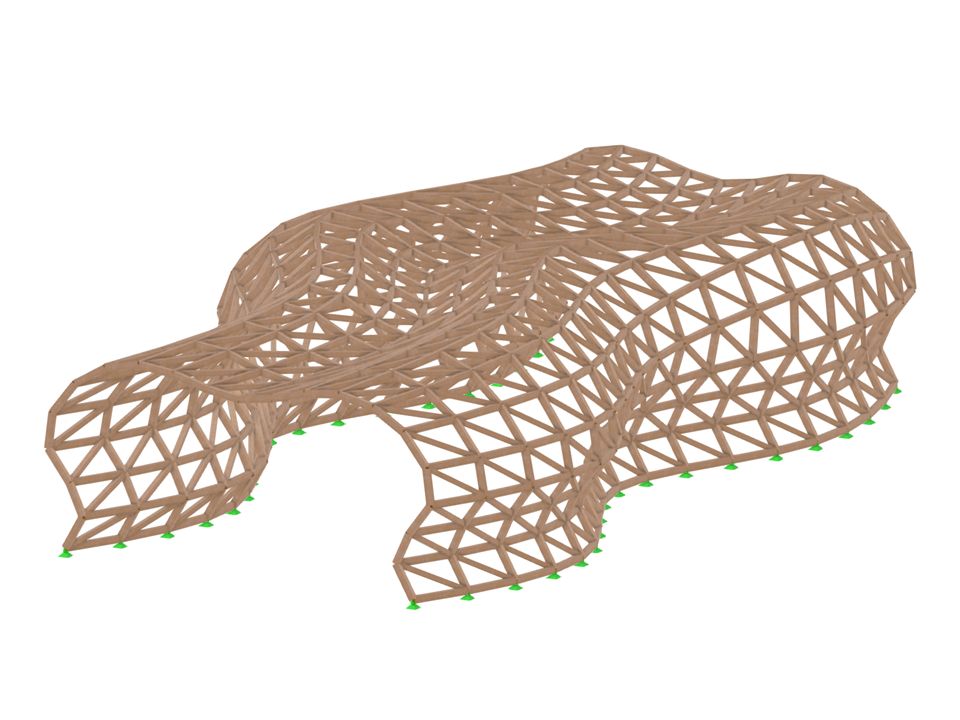

Gitterschalentragwerk aus Holz | Gekrümmte Konstruktion
| Anzahl Knoten | 399 |
| Anzahl Linien | 1118 |
| Anzahl Stäbe | 1118 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 12,391 t |
| Abmessungen (metrisch) | 14,144 x 6,037 x 24,000 m |
| Abmessungen (imperial) | 46.4 x 19.81 x 78.74 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
