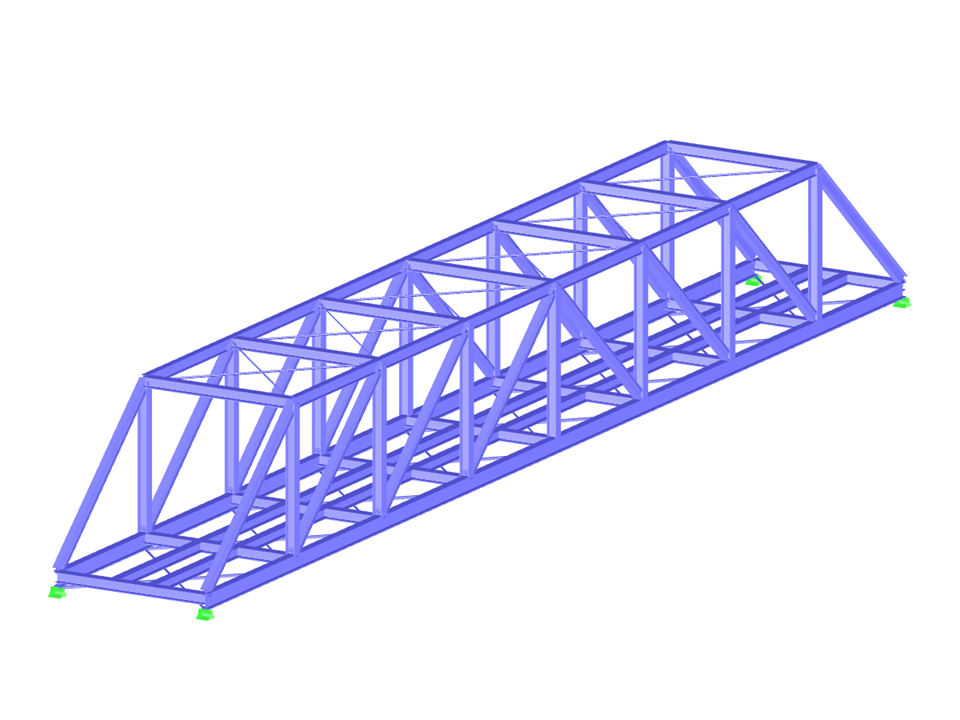

Parametrisierung einer Gitterbrücke aus Stahl.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Stahlbrücke
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 68 |
| Anzahl Linien | 98 |
| Anzahl Stäbe | 98 |
| Gesamtgewicht | 117,113 t |
| Abmessungen (metrisch) | 6,345 x 49,345 x 6,257 m |
| Abmessungen (imperial) | 20.82 x 161.89 x 20.53 feet |
| Programmversion | 5.28.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
