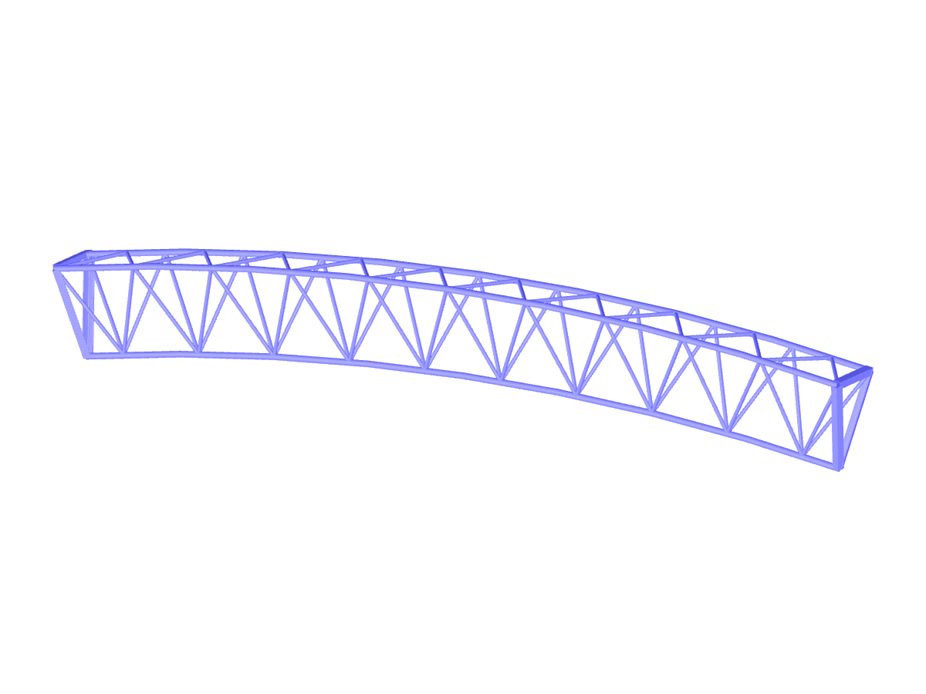

Parametrisierung von einem Gitterträger mit der Krümmung, die aus drei Strängen von Rundstahlträgern besteht.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Gebogener Gitterträger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 45 |
| Anzahl Linien | 69 |
| Anzahl Stäbe | 69 |
| Gesamtgewicht | 0,039 t |
| Abmessungen (metrisch) | 2,780 x 0,210 x 0,418 m |
| Abmessungen (imperial) | 9.12 x 0.69 x 1.37 feet |
| Programmversion | 5.28.03 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
