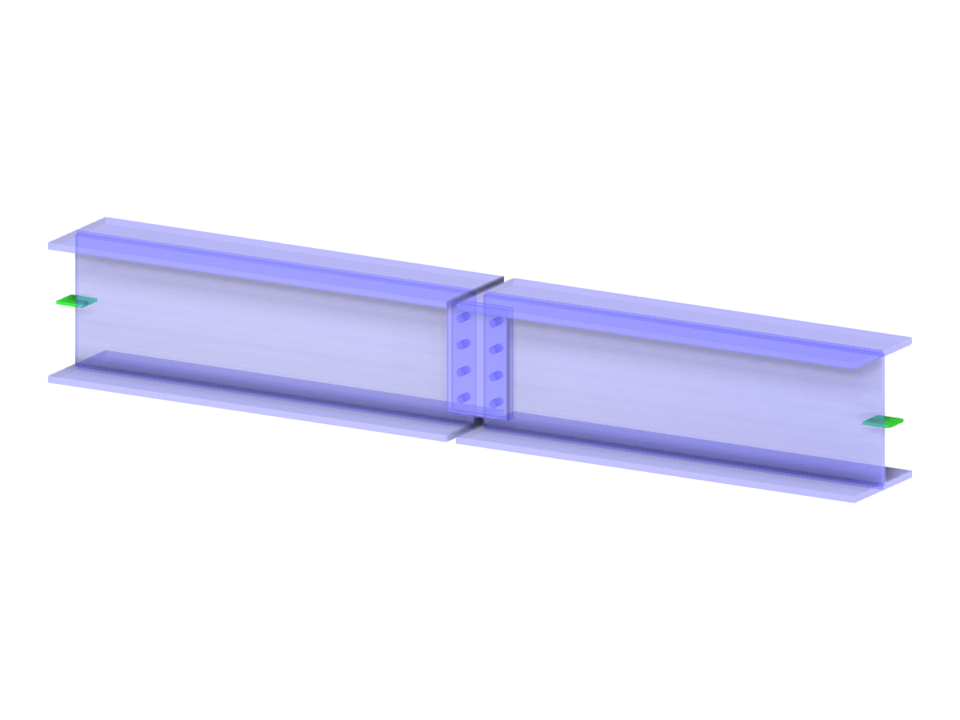

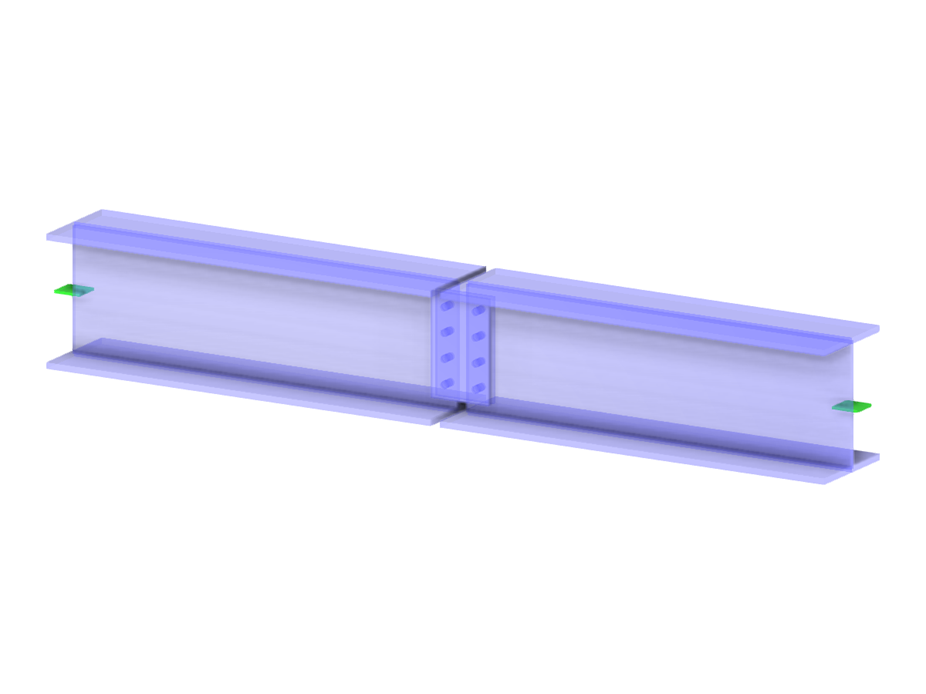

Parametrisierung der Verbindungsgeometrie von zwei I-Profil-Trägern aus Stahl.
Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Seite von Dlubal Latam verfügbar.
I-Profil-Verbindung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 82 |
| Anzahl Linien | 84 |
| Anzahl Stäbe | 16 |
| Anzahl Flächen | 30 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,461 t |
| Abmessungen (metrisch) | 4,050 x 0,600 x 0,500 m |
| Abmessungen (imperial) | 13.29 x 1.97 x 1.64 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
