Dieses Modell wird im Webinar 'Datenaustausch zwischen Rhino/Grasshopper und RFEM 6' am 10.05.2023 (Arabisch) verwendet.

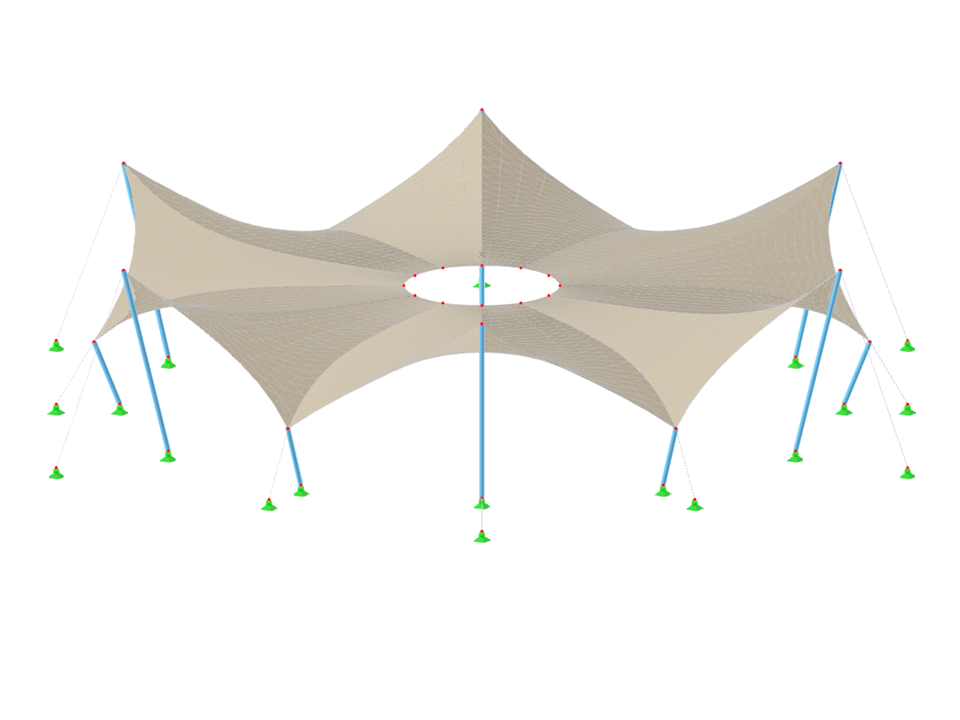

Membrandach
| Anzahl Knoten | 48 |
| Anzahl Linien | 60 |
| Anzahl Stäbe | 60 |
| Anzahl Flächen | 12 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,543 t |
| Abmessungen (metrisch) | 38,000 x 7,500 x 32,909 m |
| Abmessungen (imperial) | 124.67 x 24.61 x 107.97 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
