Abschlussarbeit 000467 | Bemessung eines Einfamilienhauses aus Holz

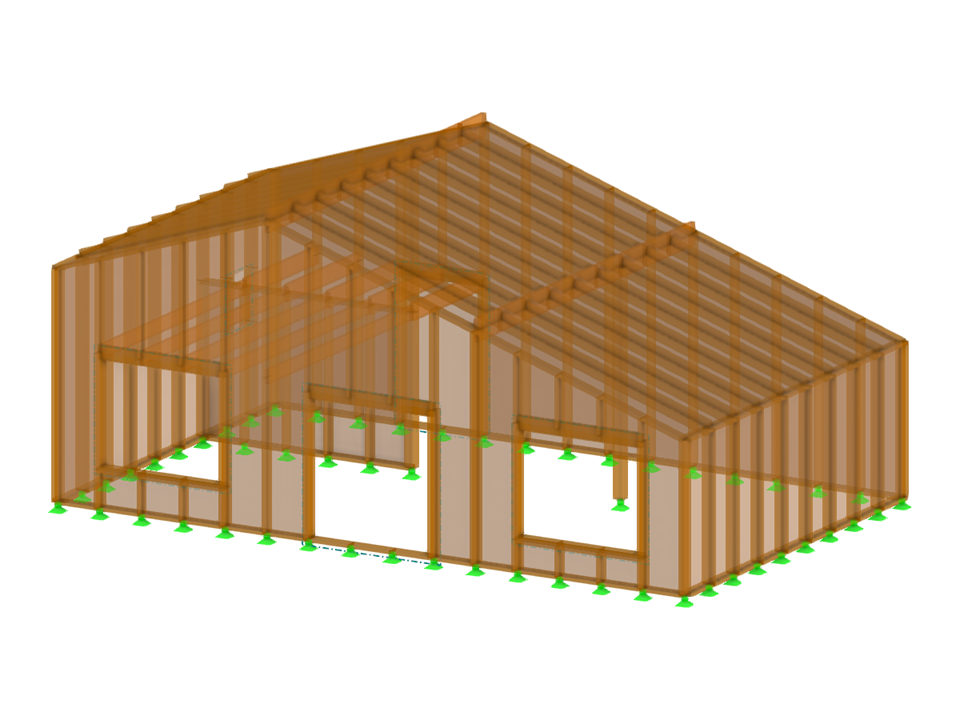

Einfamilienhaus aus Holz
| Anzahl Knoten | 154 |
| Anzahl Linien | 257 |
| Anzahl Stäbe | 254 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 116 |
| Gesamtgewicht | 2,283 t |
| Abmessungen (metrisch) | 5,400 x 4,000 x 9,000 m |
| Abmessungen (imperial) | 17.72 x 13.12 x 29.53 feet |
