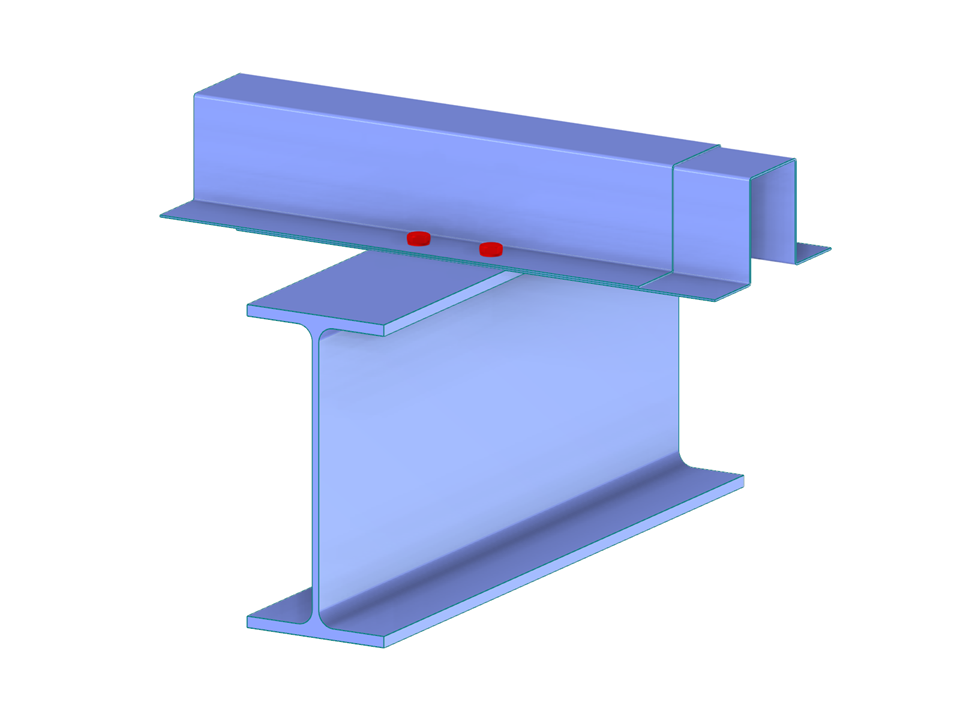

Durchlaufende Omega-Pfetten, die mit oberem Flansch von einem lastannehmendem Bauteil verbunden sind. Ein weiteres Beispiel für die Verwendung von Stahlanschlüssen an kaltgeformten Profilen.
Omega-Pfetten-Verbindung
| Anzahl Knoten | 13 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 12 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,490 t |
| Abmessungen (metrisch) | 6,000 x 0,000 x 6,000 m |
| Abmessungen (imperial) | 19.69 x 0 x 19.69 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
