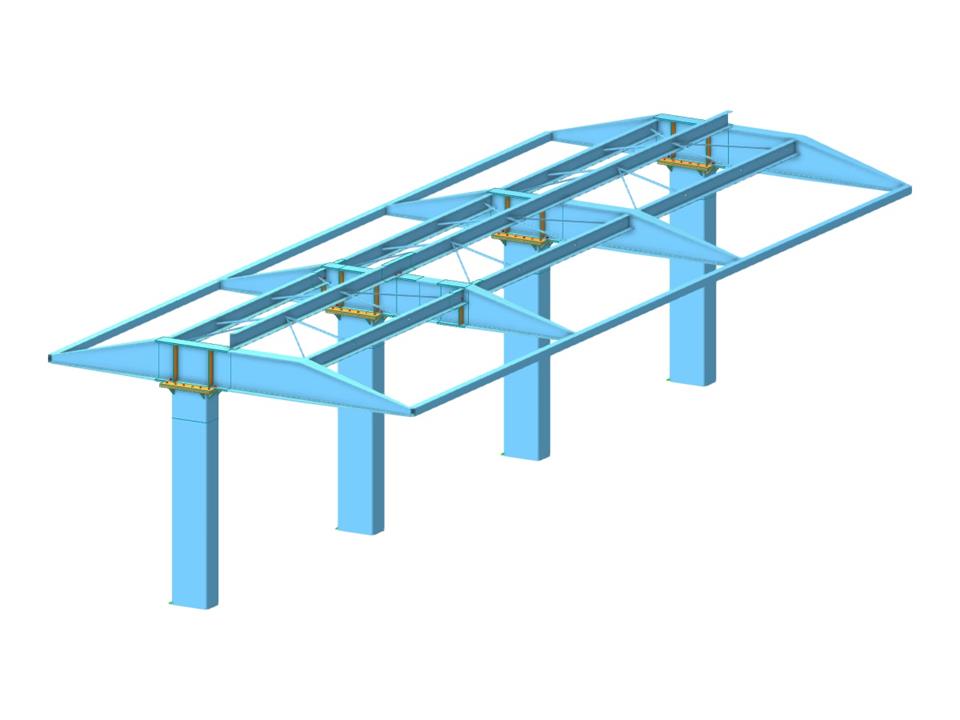

Überdachung einer Tankstelle aus Stützen und Trägern, die durch modellierte Verbindungen miteinander verbunden sind.
Tankstellenüberdachung
| Anzahl Knoten | 58 |
| Anzahl Linien | 59 |
| Anzahl Stäbe | 59 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5,269 t |
| Abmessungen (metrisch) | 5,000 x 3,350 x 12,000 m |
| Abmessungen (imperial) | 16.4 x 10.99 x 39.37 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
