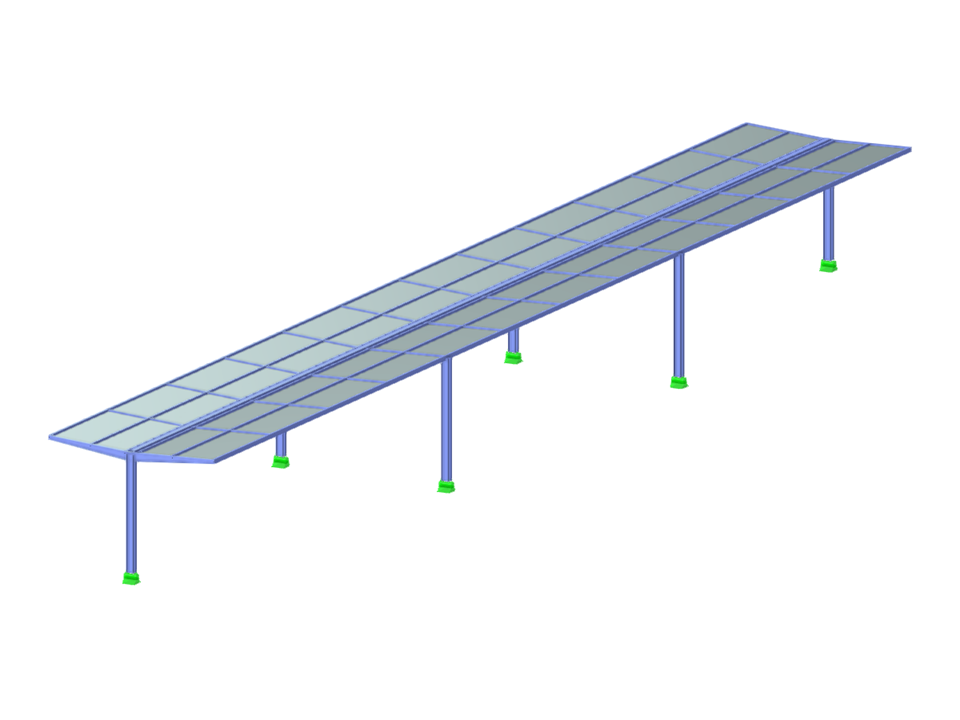

Bahnsteigüberdachung aus Stahl mit Aluminium-Dachplatten gleicher Länge, die auf Stützen im Umkreis der Konstruktion gelagert werden.
SPR003 | Bahnsteigüberdachung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 97 |
| Anzahl Linien | 116 |
| Anzahl Stäbe | 116 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 23,201 t |
| Abmessungen (metrisch) | 7,400 x 4,935 x 54,000 m |
| Abmessungen (imperial) | 24.28 x 16.19 x 177.17 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
