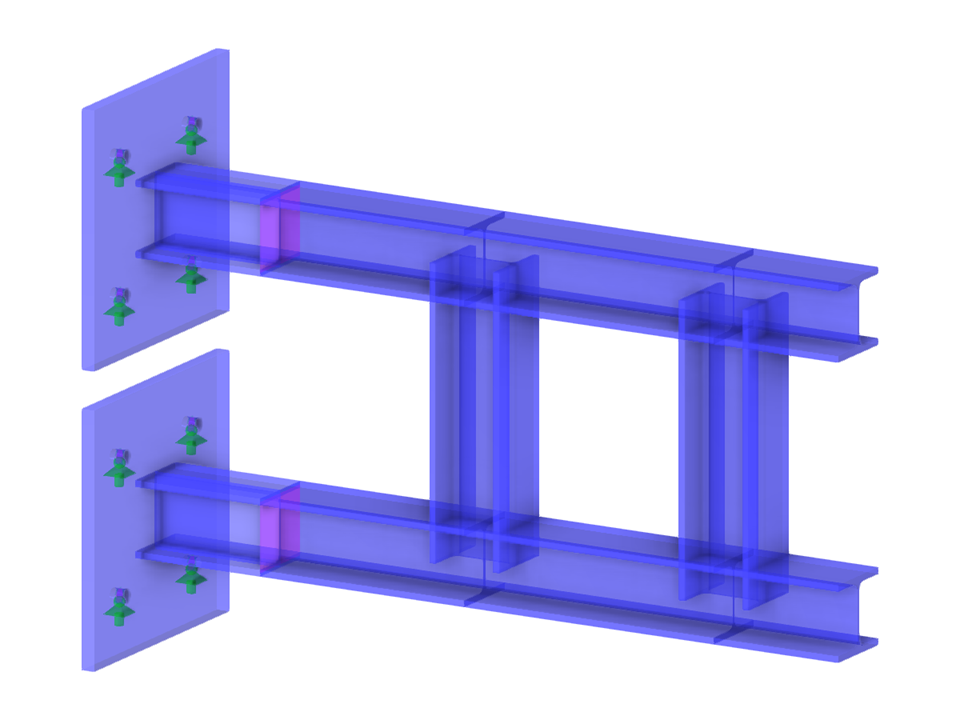

Kragstütze zur Rohrverlängerung mit flächenmodellierter Stirnplatte und Anker, der mit einem Knotenlager modelliert wurde.
Kragstütze zur Rohrverlängerung
| Anzahl Knoten | 59 |
| Anzahl Linien | 66 |
| Anzahl Stäbe | 8 |
| Anzahl Flächen | 22 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,217 t |
| Abmessungen (metrisch) | 1,410 x 1,010 x 0,470 m |
| Abmessungen (imperial) | 4.63 x 3.31 x 1.54 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
