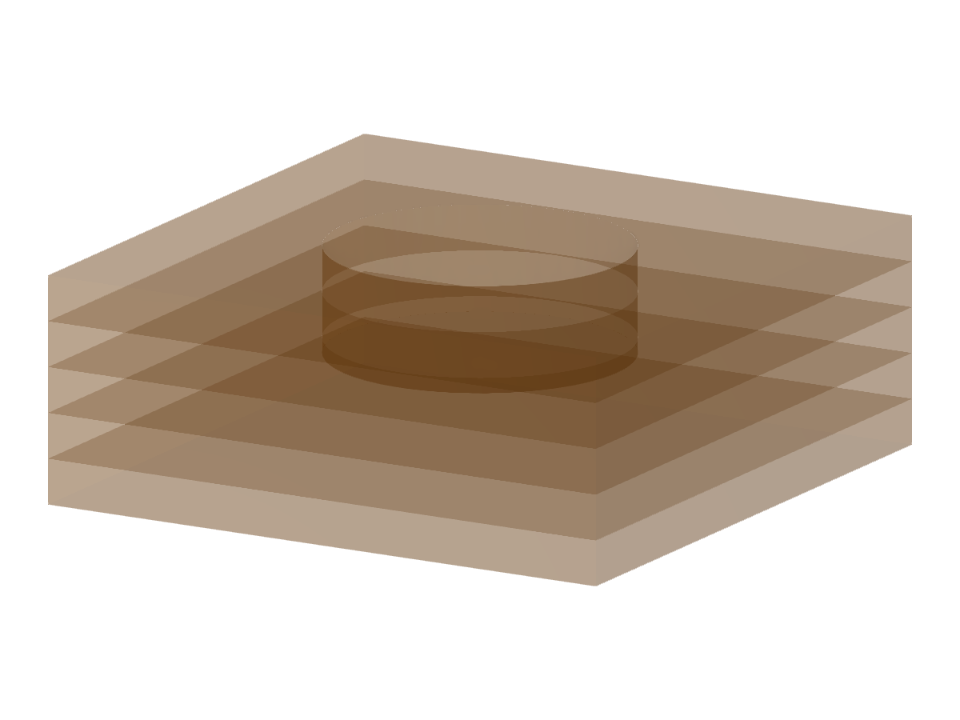

Kubisches Bodenmassiv mit kreisförmiger Fundamentgrube
FUP002 | Bodenmassiv mit Kreisfundament
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 40 |
| Anzahl Linien | 72 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 39 |
| Anzahl Volumenkörper | 5 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 38927,430 t |
| Abmessungen (metrisch) | 40,000 x 15,000 x 40,000 m |
| Abmessungen (imperial) | 131.23 x 49.21 x 131.23 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
