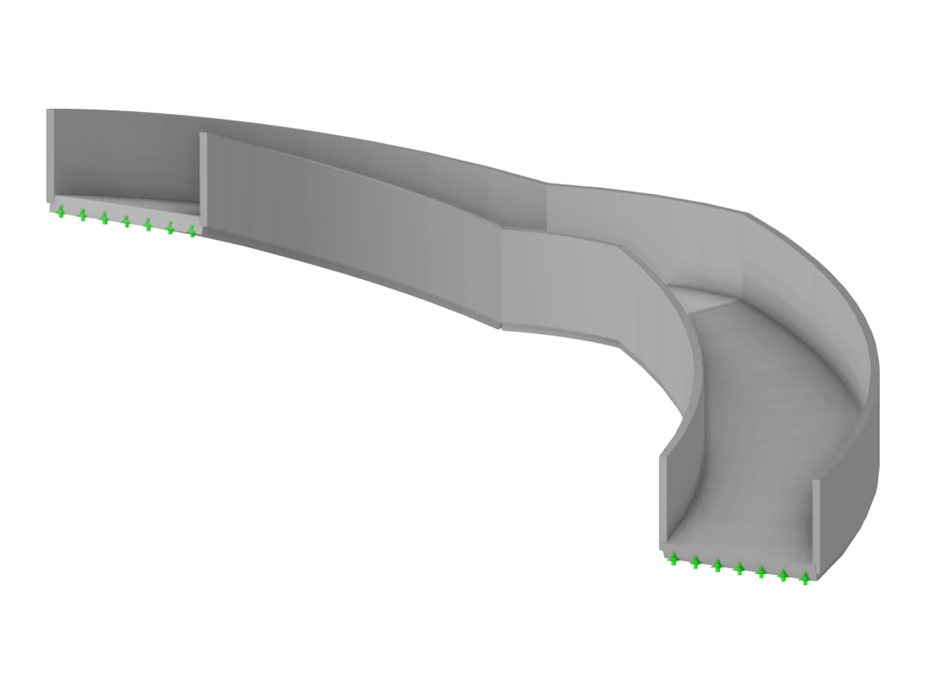

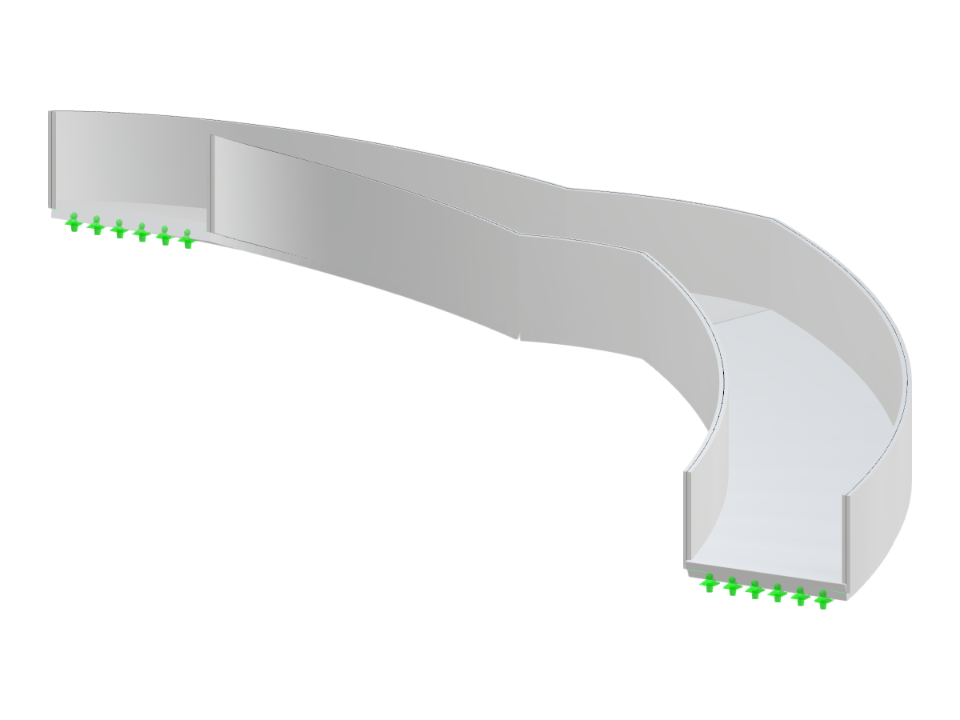

Einläufige zylindrische linksgewendelte Betontreppe mit Mittelpodest.
STC020 | Wendeltreppe mit einem Mittelpodest
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 88 |
| Anzahl Linien | 96 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 9 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 19,907 t |
| Abmessungen (metrisch) | 10,000 x 4,100 x 5,000 m |
| Abmessungen (imperial) | 32.81 x 13.45 x 16.4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
