Laden Sie hier das Modell einer Holzkonstruktion mit Linienfreigaben herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Ce modèle est utilisé dans le webinaire gratuit « <a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002793'>Nouvelles fonctionnalités dans RFEM 6 et RSTAB 9</a> » du 01 février 2023.

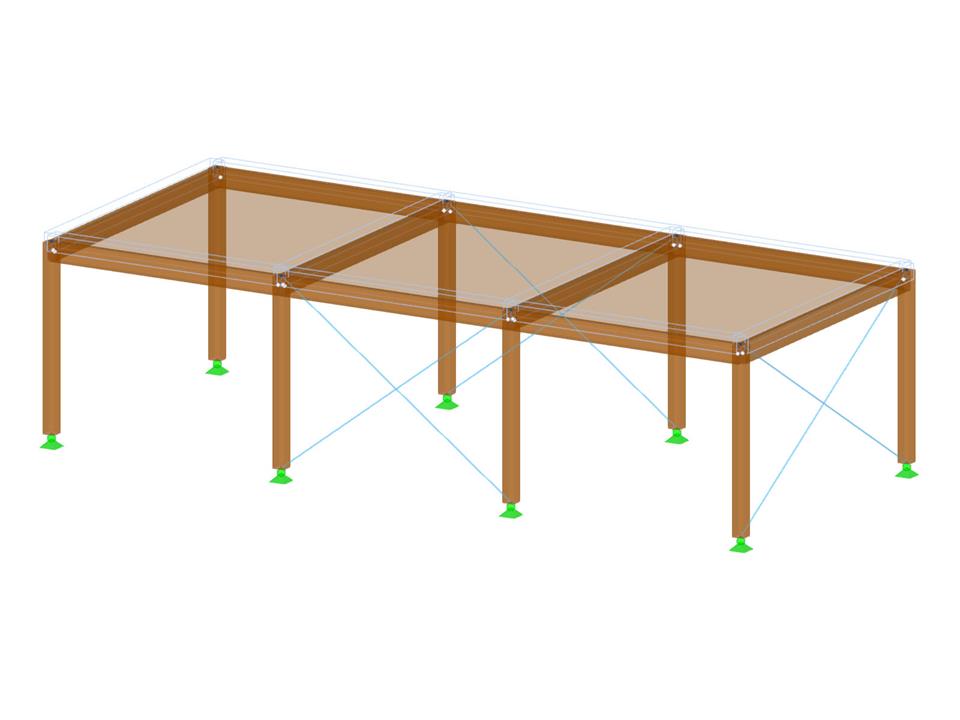

Holzkonstruktion mit Linienfreigaben
| Anzahl Knoten | 24 |
| Anzahl Linien | 34 |
| Anzahl Stäbe | 24 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 6,565 t |
| Abmessungen (metrisch) | 12,000 x 3,000 x 5,000 m |
| Abmessungen (imperial) | 39.37 x 9.84 x 16.4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
