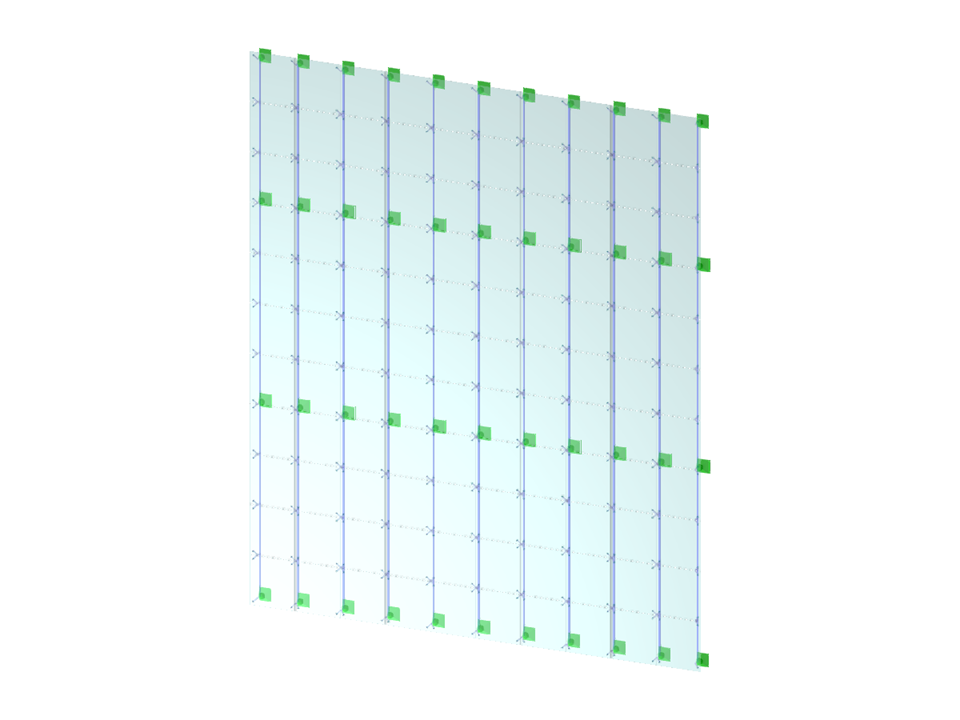

Rahmenlose tragende Fassade.
Tragende Fassade
| Anzahl Knoten | 1584 |
| Anzahl Linien | 1573 |
| Anzahl Stäbe | 693 |
| Anzahl Flächen | 550 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 18 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 23,128 t |
| Abmessungen (metrisch) | 19,984 x 21,984 x 0,250 m |
| Abmessungen (imperial) | 65.56 x 72.13 x 0.82 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
