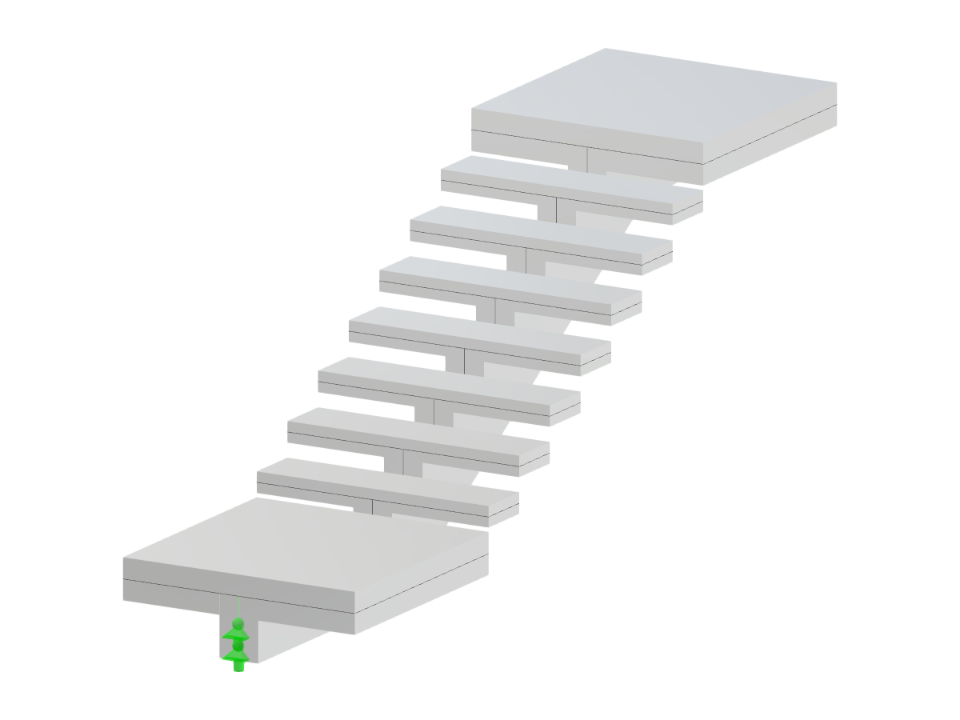

Einläufige Mittelholmtreppe aus Beton mit unterem und oberem Podest. Der Holm verläuft unterhalb der Trittstufen und ist in der umgebenden Struktur verankert, wodurch die Treppe gestützt wird und Stabilität erlangt.

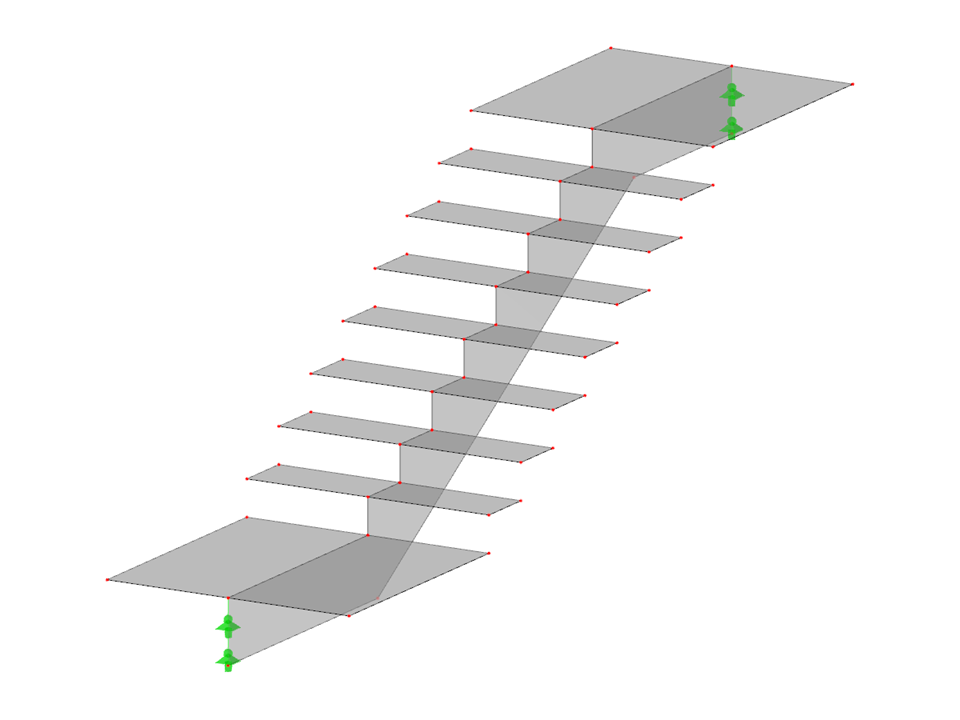

STC033 | Einläufige Treppe mit unterem und oberem Podest
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 58 |
| Anzahl Linien | 58 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,818 t |
| Abmessungen (metrisch) | 1,200 x 1,660 x 4,325 m |
| Abmessungen (imperial) | 3.94 x 5.45 x 14.19 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
