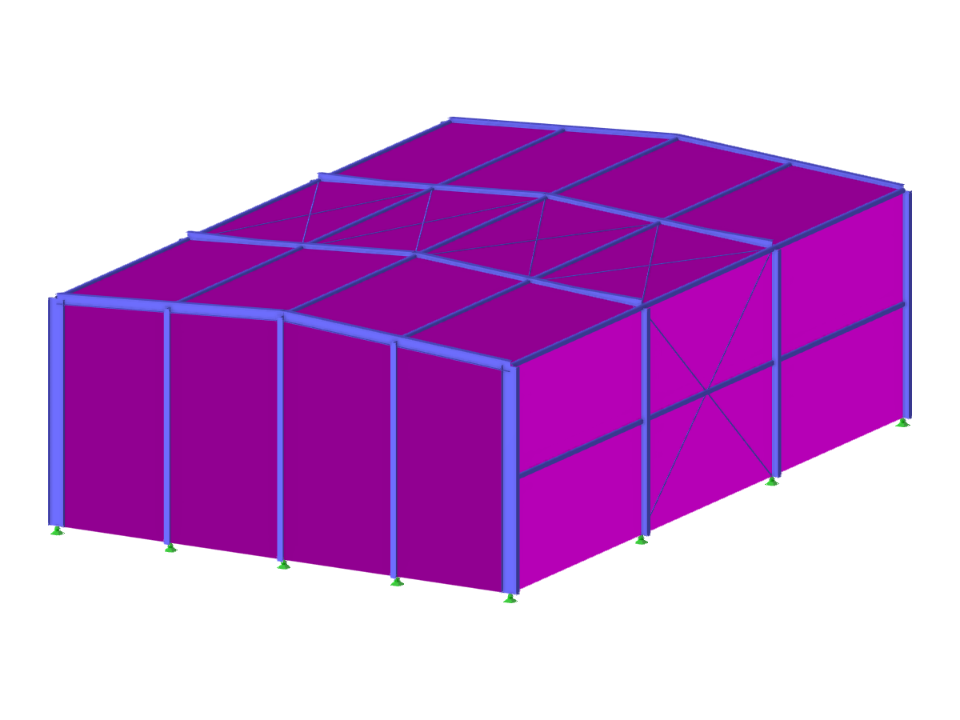

Stahlhalle mit dem Flächentyp Lastübertragung.
Stahlhalle
| Anzahl Knoten | 46 |
| Anzahl Linien | 62 |
| Anzahl Stäbe | 55 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 6,155 t |
| Abmessungen (metrisch) | 12,000 x 5,800 x 18,000 m |
| Abmessungen (imperial) | 39.37 x 19.03 x 59.06 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
