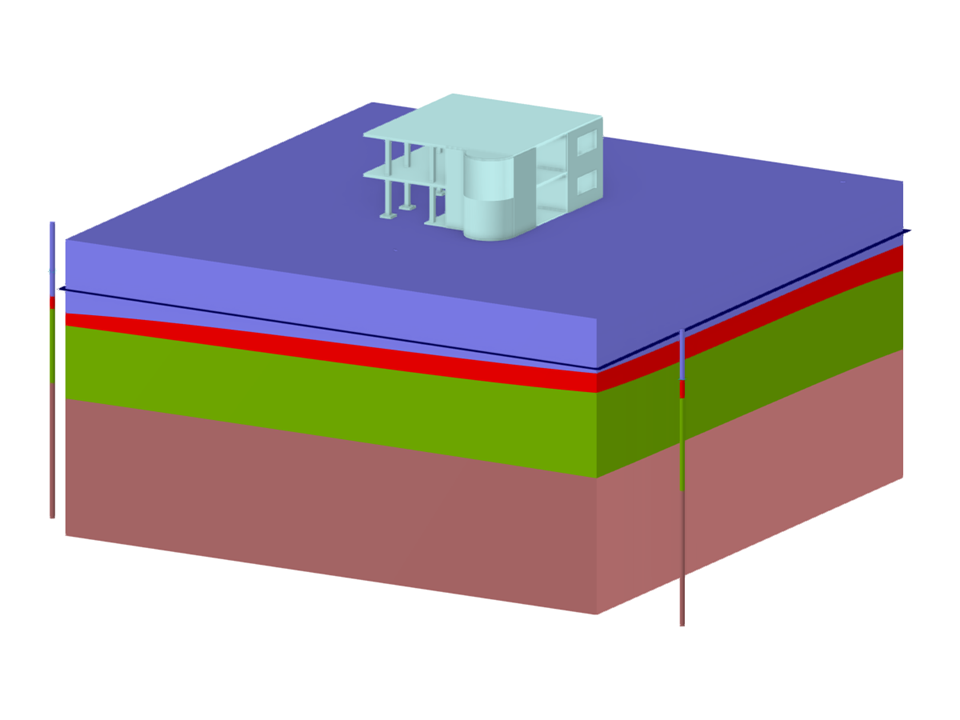

Betongebäude mit Bodenschichten für Geotechnische Analyse in RFEM 6
Gebäude mit Bodenschichten
| Anzahl Knoten | 114 |
| Anzahl Linien | 148 |
| Anzahl Stäbe | 28 |
| Anzahl Flächen | 43 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 108918,300 t |
| Abmessungen (metrisch) | 49,000 x 30,500 x 49,000 m |
| Abmessungen (imperial) | 160.76 x 100.07 x 160.76 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
