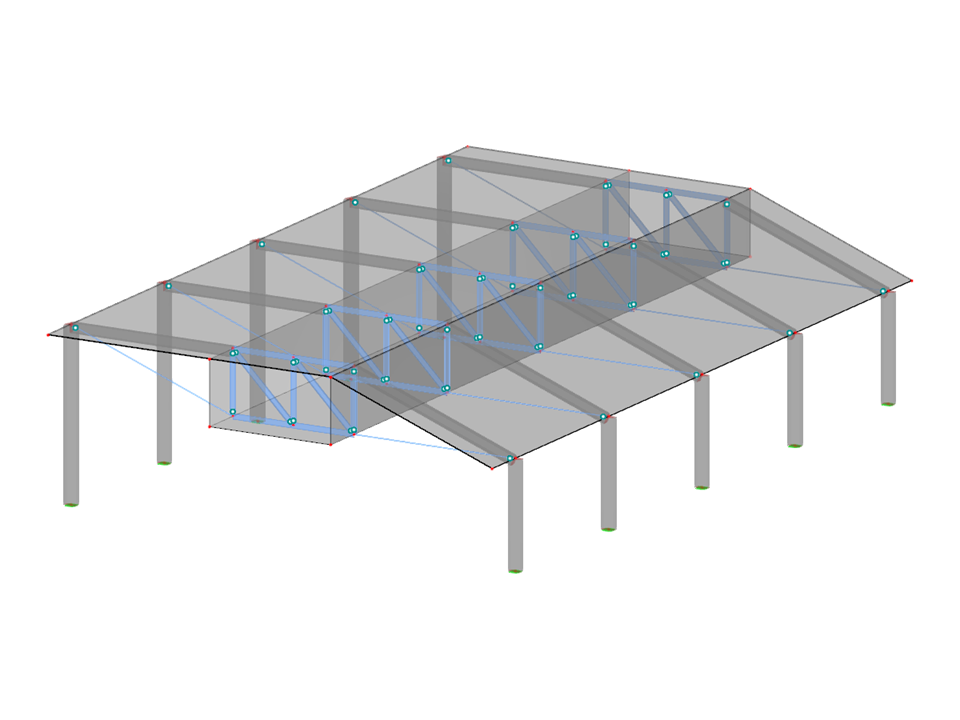

Hybridbausystem | Kopplungssystem | Kombination der Überlagerung und Kopplung von Tragwerkssystemen | Mittleres Fachwerk angeschlossen an den seitlichen Träger durch eine Kombination von Abspannseilen
HSS001 | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 62 |
| Anzahl Linien | 91 |
| Anzahl Stäbe | 75 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 608,687 t |
| Abmessungen (metrisch) | 22,000 x 8,000 x 36,000 m |
| Abmessungen (imperial) | 72.18 x 26.25 x 118.11 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
