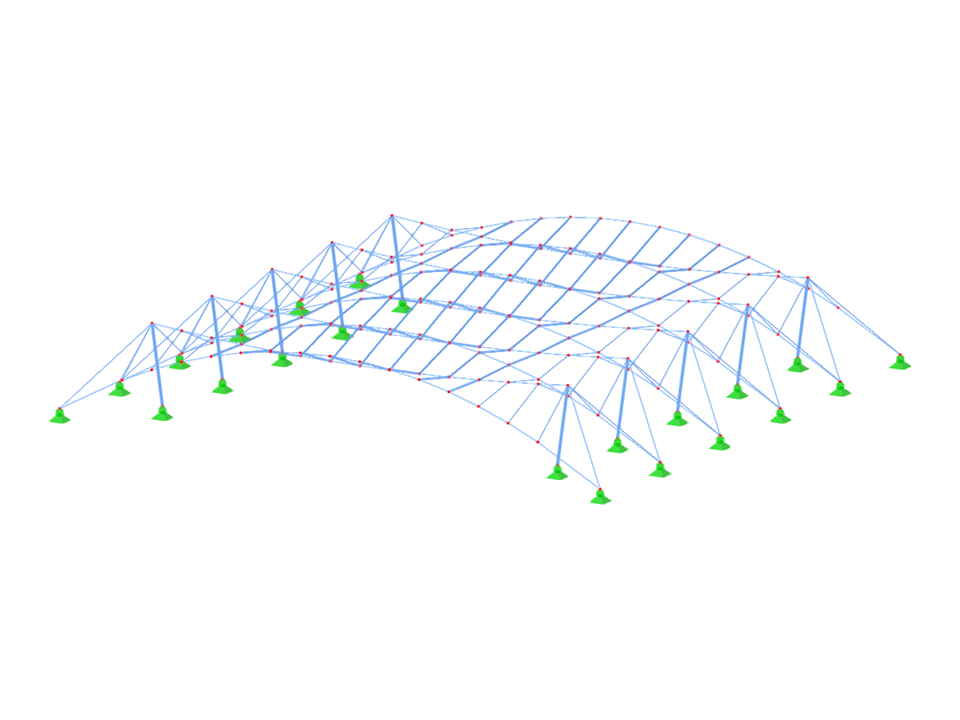

Räumliches Parallelsystem mit Stabilisierung durch gegenwirkendes Seil
Stabilisierungsseil teils oberhalb teils unterhalb des Tragseils

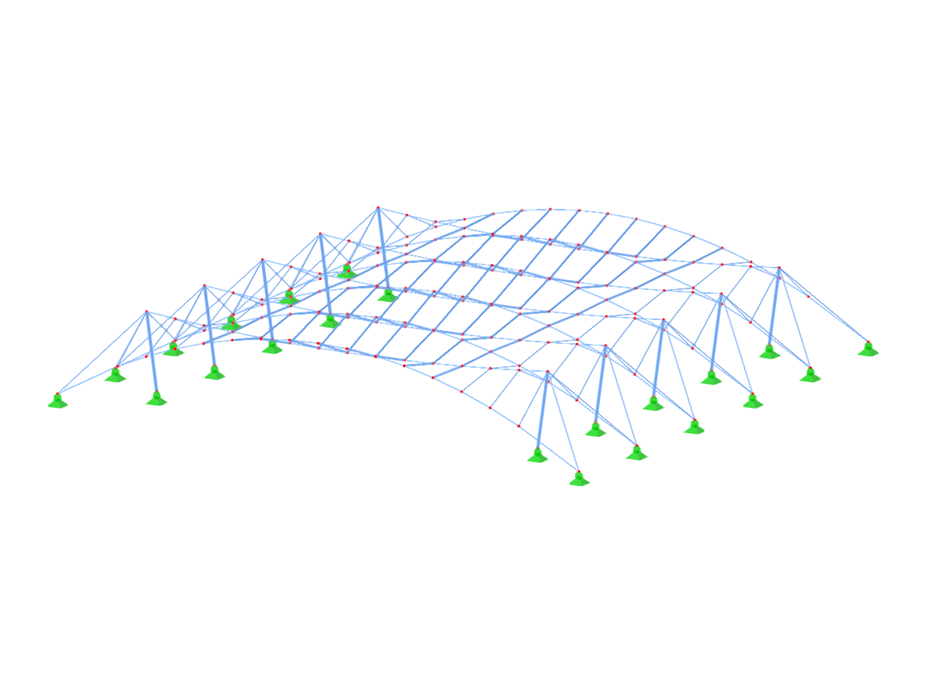

CT002 | Räumliches Parallelsystem mit Stabilisierung durch gegenwirkendes Seil
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 187 |
| Anzahl Linien | 346 |
| Anzahl Stäbe | 346 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3,015 t |
| Abmessungen (metrisch) | 26,000 x 4,000 x 25,000 m |
| Abmessungen (imperial) | 85.3 x 13.12 x 82.02 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
