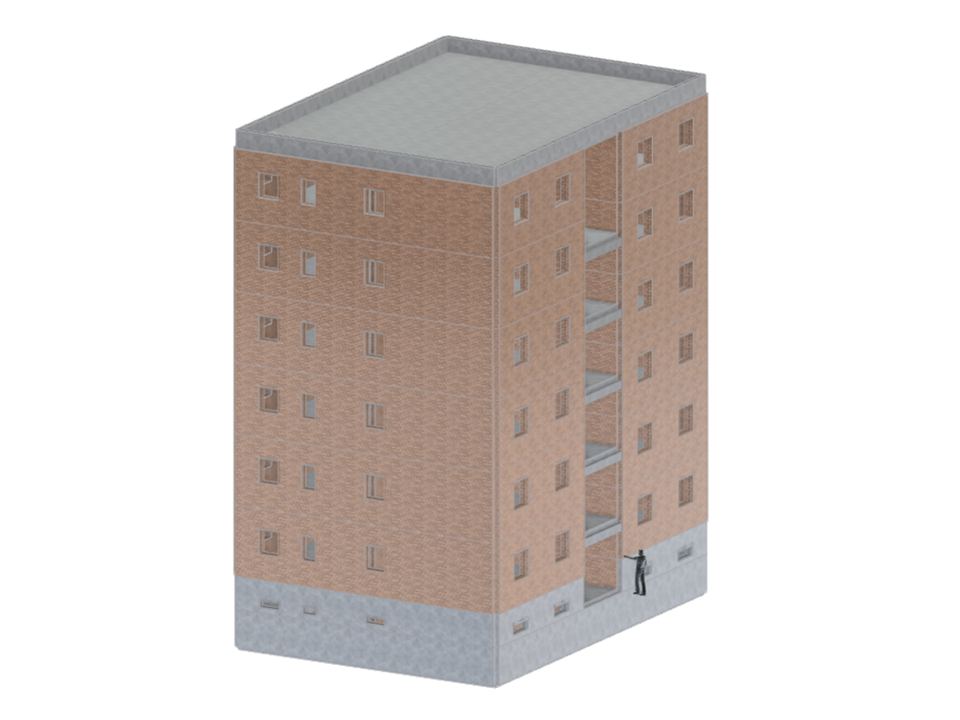

Wohnblock als Mauerwerksbau
Modell verwendet in
Wohnblock aus Mauerwerk
| Anzahl Knoten | 788 |
| Anzahl Linien | 1042 |
| Anzahl Stäbe | 145 |
| Anzahl Flächen | 167 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 11 |
| Anzahl Lastkombinationen | 72 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 1282.130 t |
| Abmessungen (metrisch) | 15.795 x 20.300 x 11.262 m |
| Abmessungen (imperial) | 51.82 x 66.6 x 36.95 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Länge: 01:02:23 min
Länge: 01:05:28 min
Veranstaltung
Länge: 00:59:49 min
Länge: 01:01:13 min
Länge: 00:53:49 min
Länge: 00:59:28 min
Länge: 00:00:47 min
.png?mw=350&hash=137e7fd3440a81b2bc9f20f9dcfe4c68dbcd7840)
Die Eigenschaften einer Verbindung zwischen einer Decke aus Stahlbeton und einer Mauerwerkswand können bei der Modellierung über ein spezielles Liniengelenk, das in RFEM 6 zur Verfügung steht, angemessen berücksichtigt werden. In diesem Beitrag wird anhand eines Praxisbeispiels gezeigt, wie ein solcher Gelenketyp definiert wird.
Mauerwerkskonstruktionen können in RFEM 6 mit dem Add-On Mauerwerksbemessung unter Anwendung der Finite-Elemente-Methode modelliert und bemessen werden. Da das Tragverhalten von Mauerwerk und die unterschiedlichen Versagensmechanismen abgebildet werden, ist ein nichtlineares Materialmodell implementiert. Sie können Mauerwerkskonstruktionen direkt in RFEM 6 eingeben, modellieren und das Materialmodell für Mauerwerk mit allen gängigen RFEM-Add-Ons kombinieren. Dadurch wird eine Bemessung von Gesamtgebäudemodellen in Verbindung mit Mauerwerk ermöglicht.
Die Einwirkungen aus der Schneelast sind in der amerikanischen Norm ASCE/SEI 7-16 sowie im Eurocode 1, Teil 1 bis 3 beschrieben. Diese Normen sind im neuen Programm RFEM 6 und im Schneelastassistenten implementiert, der das Aufbringen der Schneelasten erleichtert. In der neuesten Generation des Programms kann zudem der Bauort auf einer digitalen Landkarte festgelegt und somit die Schneelastzone automatisch eingelesen werden. Diese Daten wiederum verwendet der Lastassistent, um die Auswirkungen der Schneelast zu simulieren.
Bei der Abbildung einer Rippe aus Stahlbeton mit darüberstehender Mauerwerkswand besteht die Gefahr einer Unterbemessung der Rippe, wenn das Tragverhalten des Mauerwerks nicht korrekt berücksichtigt und die Verbindung zwischen Mauerwerkswand und Unterzug nicht ausreichend genau modelliert wird. Dieser Artikel soll sich mit dieser Problematik und den möglichen Modellierungen einer solchen Konstruktion auseinandersetzen. Im Beispiel wird die Bewehrung rein aus den Schnittgrößen und ohne jegliche konstruktive Mindestbewehrung ermittelt.
Das Materialmodell Orthotropes Mauerwerk 2D ist ein elastoplastisches Modell, das zusätzlich eine Materialerweichung ermöglicht, die in lokaler x- und y-Richtung einer Fläche unterschiedlich sein kann. Das Materialmodell eignet sich für (unbewehrte) Mauerwerkswände mit Beanspruchungen in Scheibenebene.
